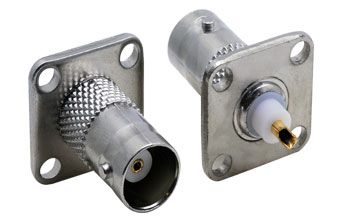

BeeSpeed BNC Dişi Şase Konnektör Kare | Panel Mount 50 Ohm RF

BeeSpeed BNC Dişi Şase Konnektör — Kare Panel Tip

BeeSpeed BNC Dişi Şase Konnektör, cihaz kasanız, anten kontrol kutunuz veya rack panelinize sabit bir BNC giriş/çıkışı oluşturmak için tasarlanmış profesyonel panel mount konnektördür. Kare flanş yapısıyla alüminyum panel ya da çelik kasaya 4 vidayla sabitlenir; iç tarafta sıkmalı/lehimli kablo sonlandırma yapılır. Endüstriyel ve profesyonel RF kurulumlarda standart parça.

Öne Çıkan Özellikler

• Standart: BNC (50 Ohm) — Profesyonel RF
• Tip: Şase / panel mount (Kare flanş)
• Cinsiyet: Dişi
• Frekans Aralığı: DC – 4 GHz
• Empedans: 50 Ohm
• Montaj: 4 × M3 vida (Kare flanş)
• Kasa: Nikel kaplı pirinç
• İç Pin: Altın kaplama
• İzolasyon: PTFE

Kullanım Alanları

• Cihaz kasası RF girişi (verici, alıcı)
• Anten kontrol kutuları, multiswitch kabin
• RF test ekipmanı arayüzleri
• Endüstriyel kontrol kutuları, otomasyon panelleri
• Sahaya götürülen test düzenekleri
• Telsiz cihazı yedek anten girişi

Avantajlar

• ✅ Kare flanş — alüminyum/çelik panele kalıcı montaj
• ✅ 4 vida sabitleme — kullanım sırasında dönmez, kayma yapmaz
• ✅ Altın kaplama pin — uzun ömür, düşük direnç
• ✅ 50 Ohm doğru empedans — RF/profesyonel telsiz standardı
• ✅ Aynı gün kargo · 14 gün koşulsuz iade

Kutu İçeriği

• 1 × BeeSpeed BNC Dişi Şase Konnektör (Kare panel)

İlgili: BNC Konnektör Koleksiyonu.

Sık Sorulan Sorular

BNC konnektör hangi kabloyla uyumludur?

BNC konnektörler genelde 75 Ohm (video/güvenlik/CCTV) veya 50 Ohm (RF/ölçüm) olmak üzere iki empedansta üretilir. 75 Ohm BNC RG59/RG6 ile güvenlik kamerası, video dağıtım için; 50 Ohm BNC RG58 ile ölçüm cihazları, osiloskop probe, RF lab için kullanılır.

BNC 50 Ohm ve 75 Ohm farkı nedir?

Görünüş aynıdır ama empedans farklıdır. 75 Ohm BNC video sinyali için (CCTV, SDI yayın), 50 Ohm BNC RF/ölçüm için (osiloskop, sinyal jeneratörü) tasarlanmıştır. Yanlış empedans kullanımı yüksek frekanslarda sinyal kaybı/parazit yaratır.

BNC vs F konnektör farkı?

BNC bayonet (yay kilitli) hızlı bağlantıdır — kameraya 90 derece çevirilerek takılır. F konnektör vidalı kilittir, daha sıkı tutar ama bağlama uzundur. BNC ölçüm/CCTV için, F konnektör uydu/TV için endüstri standardıdır.

BNC sonlandırıcı (terminator) nedir?

Hat sonunda yansıyan sinyali önlemek için kullanılan eşleştirme direnci — 50 veya 75 Ohm BNC dummy load. Video dağıtım hatları, RF ölçüm setleri ve Ethernet 10BASE2 koaksiyel ağlarda hat sonuna takılır.
