Ev içi ağ kurulumu; internet hızından akıllı ev cihazlarının stabilitesine, dört duvarın içindeki dijital deneyiminizi belirleyen en önemli altyapı işidir. Kablosuz bağlantı her zaman kablolu Ethernet'in stabilitesini veremez. Bu rehberde sıfırdan başlayarak profesyonel bir ev ağının nasıl kurulacağını adım adım anlatıyoruz.
Ev Ağı Neden Önemli?
Bugün ortalama bir evde internet bağlantısı kuran cihaz sayısı 10-20 arasında değişiyor. Akıllı TV, oyun konsolu, dizüstü bilgisayar, IP kameralar, akıllı priz ve aydınlatma sistemleri, ses asistanları, robot süpürge ve daha fazlası. Bu kadar yoğun bir trafik tek bir Wi-Fi router'ın üstesinden gelebileceği yük değildir.
Profesyonel bir ev ağı kurulumu size şu avantajları sağlar:
- Düşük gecikme (latency): Oyun ve video konferanslarda kritik
- Stabil bağlantı: Wi-Fi dalgalanmalarından etkilenmeme
- Yüksek hız: Gigabit Ethernet ile modemin tam performansı
- Gelecek hazırlığı: 10 yıl sonraki ihtiyaçlara uyum
- Temiz görünüm: Duvar içinden çekilen kablolar
Planlama ve Malzeme Listesi
Kuruluma başlamadan önce evinizi bir plan üzerinde düşünün. Kaç odada Ethernet noktası olacak, modemin nereye konulacak, kablolar hangi yoldan geçecek? Bu soruların cevabı malzeme listesini belirler.
Temel Malzemeler
| Malzeme | Miktar | Açıklama |
|---|---|---|
| Cat6 UTP kablo | Duvara göre | Altyapı kablosu, makara halinde |
| Cat6 Keystone Jack | Nokta başına 1 | Duvar prizi modülü |
| Patch panel | 1 adet | Santral noktası, 24 port yeterli |
| Patch kablo | Her cihaza 1 | Hazır sonlandırılmış kablo |
| LSA/Krone aleti | 1 adet | Keystone sonlandırma için |
| RJ45 sıkma pensesi | 1 adet | Plug montajı için |
| Test cihazı | 1 adet | Kurulum sonrası test |
Gereken tüm malzemeler tek noktadan temin edilebilir: Cat6 Keystone Jack, 24 Port Cat6 Patch Panel, EZ Sıkma Pensesi ve RJ45/RJ11 Test Cihazı.
Adım 1: Santral Noktasının Belirlenmesi
Ev ağınızın kalbi santral noktası olacaktır. Modem, switch ve patch panel burada bulunur. Santral noktası için ideal yer:
- Elektrik panosuna yakın (güç için)
- Havalandırması iyi (cihazlar ısınır)
- Fiber internet girişine yakın
- Gözden uzak ama erişilebilir (kiler, dolap, depo)
Küçük evlerde modem arkasına küçük bir 6U rack kabinet, büyük evlerde 12U+ kabinet önerilir.
Adım 2: Kablo Güzergâhının Planlanması
Cat6 kablosunu odalara dağıtırken şu kurallara dikkat edin:
- Maksimum mesafe 90 metre (patch kablolar için 10 metre ekstra, toplamda 100m)
- Güç kablolarıyla paralel çekmekten kaçının (elektromanyetik parazit)
- Keskin dönüşlerde kabloyu kırmayın — minimum büküm yarıçapı kablo çapının 4 katıdır
- Gömme yapıyorsanız esnek boru içinden çekin — ileride kablo değişimi kolaylaşır
Adım 3: Duvar Prizi (Keystone) Montajı
Her oda için bir RJ45 duvar prizi planlayın. Çalışma odası, salon, yatak odaları ve mutfak başlıca noktalardır.
Kablo Hazırlığı
- Kablonun dış kılıfını 3-4 cm soyun
- 4 çift teli ayırın, bükümleri sadece sonlandırma için açın
- Büküm açma miktarı Cat6 için maksimum 13 mm
T568B Sıralaması
Türkiye'de standart T568B renk kodu kullanılır. Keystone modülünün üzerindeki renk şemasına göre telleri ilgili yuvalara yerleştirin ve LSA aleti ile sonlandırın.
Kategoriye uygun keystone seçimi kritiktir: Cat5e, Cat6 veya korumalı ortamlar için Cat6/Cat7 FTP Keystone modelleri mevcuttur.
Adım 4: Patch Panel Kurulumu
Santral noktasında patch panel kurulumu ağınızın düzenini belirler. 24 portlu Cat6 Patch Panel ortalama bir ev için yeterlidir. Büyük evlerde veya akıllı ev sistemlerinde 48 Port Patch Panel tercih edebilirsiniz.
Her hat için bir portu etiketleyin. Örnek etiketleme:
- Port 1-2: Salon (TV, konsol)
- Port 3-4: Çalışma odası
- Port 5-6: Yatak odası 1
- Port 7-8: Mutfak
- Port 9-10: Kamera noktaları (IP kamera)
Adım 5: Switch ve Modem Bağlantıları
Patch panel bağlantıları tamamlandıktan sonra bir switch ile cihazlara trafik dağıtılır. Ev için 16 veya 24 portlu Gigabit switch yeterlidir. IP kamera sisteminiz varsa PoE switch tercih edin — hem güç hem veri tek kabloda iletilir.
Modem'den patch panele bağlantı için kısa bir patch kablo (1 metre veya 2 metre) kullanılır.
Adım 6: Test ve Etiketleme
Kurulum tamamlandıktan sonra mutlaka her hattı test edin. Profesyonel kurulumda bu adım atlanmaz. Test cihazı:
- Her 8 telin doğru sonlandırıldığını gösterir
- Sıralama hatalarını tespit eder
- Kopuk veya kısa devre telleri bulur
- Kablonun sürekliliğini doğrular
Adım 7: Patch Kablolar ve Son Bağlantı

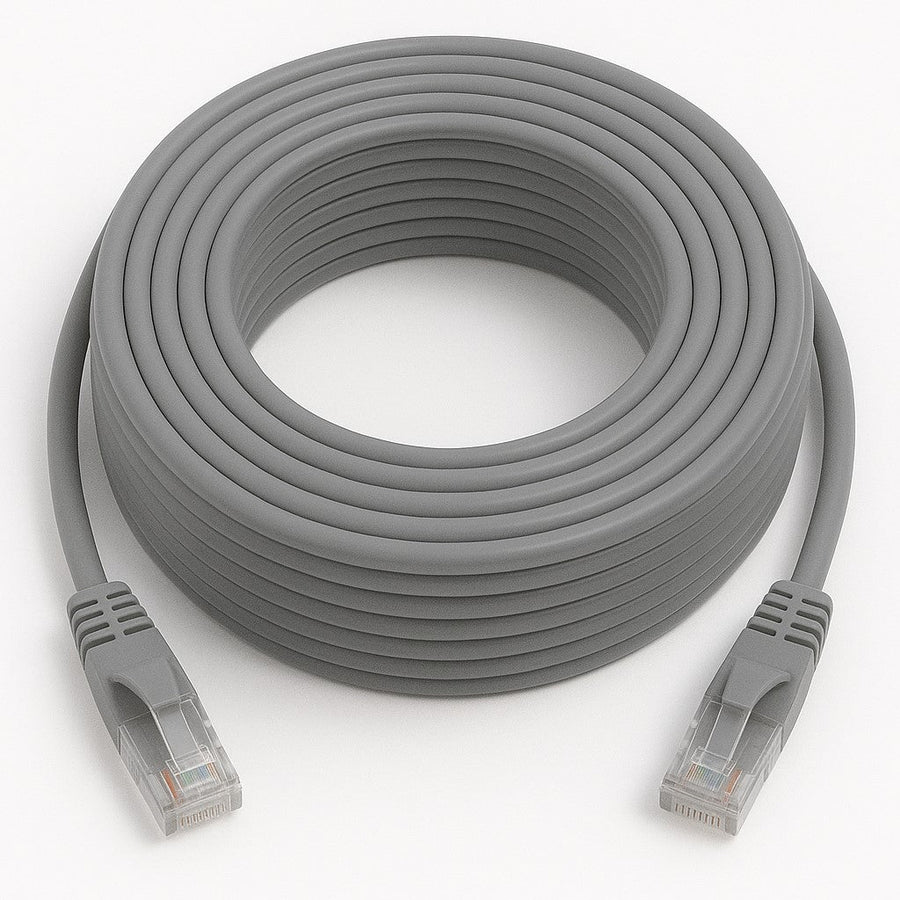

Santralde kısa patch kablolar, cihaza bağlantıda 3-5 metre kablolar yaygın tercihtir: 0.60 m, 3 m, 5 m, 10 m ve daha fazlası mevcuttur.
Sık Yapılan Hatalar
- Düşük kategori kablo tercihi: Cat5e yerine Cat6 tercih edin, fiyat farkı düşüktür.
- Elektrik kablosu ile paralel çekim: Parazit oluşturur, veri kaybına neden olur.
- Bükümü fazla açmak: Sinyal kalitesini düşürür. Maksimum 13 mm açın.
- Testsiz teslim: Her hat mutlaka test cihazı ile doğrulanmalıdır.
- Etiketlememek: Arıza tespitini aylarca zorlaştırabilir.
Sonuç
Ev içi ağ kurulumu ilk bakışta karmaşık görünse de adım adım planlı bir yaklaşımla herkesin altından kalkabileceği bir iştir. Doğru malzeme seçimi, standartlara uygun sonlandırma ve son testler sonrasında yıllarca sorunsuz çalışan bir altyapı elde edersiniz. bisifir.com.tr olarak ev ağı kurulumlarınız için ihtiyacınız olan tüm malzemeleri HQ Speed yetkili satıcı güvencesiyle sunuyor, 7/24 WhatsApp hattımızdan teknik destek sağlıyoruz.
