Bir DVD oynatıcının, uydu alıcısının ya da CD çaların arkasına baktığınızda genellikle iki dijital ses çıkışı görürsünüz: ışık veren küçük kare bir optik soket ve çoğu zaman turuncu renkli, "COAXIAL" ya da "DIGITAL OUT" yazan tek bir RCA soket. İkisi aynı dijital sesi verir, ama sinyali taşıma biçimleri tamamen farklıdır. Hangisini kullanacağınız; cihazınızdaki girişlere, kablo mesafesine, ortamdaki parazite ve elinizdeki kabloya bağlıdır.
Bu rehberde koaksiyel dijital ses bağlantısının ne olduğunu, neden 75 ohm kablo istediğini, sıradan bir RCA ses kablosunun bu iş için kullanılıp kullanılamayacağını, hangi ses formatlarını taşıyıp hangilerini taşıyamadığını ve optik bağlantıyla farklarını tablo halinde anlatıyoruz. Sonunda adım adım kurulum ve ses gelmediğinde bakılacak noktaları bulacaksınız.
Koaksiyel Dijital Ses Çıkışı Nedir?
Koaksiyel dijital ses, S/PDIF (Sony/Philips Digital Interface) formatındaki dijital ses sinyalinin bakır bir koaksiyel kabloyla, elektrik sinyali olarak taşınmasıdır. Ev tipi cihazlarda konnektör olarak RCA kullanılır. Aynı S/PDIF sinyalinin ışıkla taşınan versiyonu ise TOSLINK adıyla bilinen optik bağlantıdır; optik tarafı TOSLINK optik ses kablosu rehberimizde ayrıntılı anlattık.
Yani koaksiyel ve optik, aynı dijital veriyi iki farklı fiziksel ortamdan geçirir:
- Koaksiyel: Sinyal, kablonun ortasındaki iletkenden elektrik olarak geçer; dış örgü hem dönüş yolu hem ekran görevi görür.
- Optik: Sinyal, verici taraftaki LED ile ışığa çevrilir, plastik ya da cam fiber üzerinden alıcıya ulaşır ve orada tekrar elektriğe dönüştürülür.
S/PDIF formatı IEC 60958 standardı kapsamında tanımlanır. Profesyonel stüdyo ve yayın tarafında ise aynı aileden AES3 kullanılır; AES3 genellikle 110 ohm dengeli (balanced) hat ve XLR konnektörle, 75 ohm koaksiyel versiyonu ise BNC konnektörle karşınıza çıkar. Ev sistemlerinde bunlarla nadiren karşılaşırsınız; televizyon, soundbar, AV alıcı ve DAC dünyasında koaksiyel dijital denince RCA soketli S/PDIF anlaşılır.
Neden 75 Ohm? Sıradan RCA Ses Kablosu İş Görür mü?
Koaksiyel dijital sinyal, analog ses sinyalinden çok daha yüksek frekanslı bir veri akışıdır. Bu yüzden kablo, sıradan bir ses kablosu gibi değil, bir iletim hattı gibi davranır. S/PDIF koaksiyel arayüzü 75 ohm karakteristik empedans için tasarlanmıştır: çıkış devresi, kablo ve alıcının girişi aynı empedansta olduğunda sinyal kablonun ucundan geri yansımaz ve alıcı veriyi temiz okur.
Empedans uyumsuzluğunda sinyalin bir kısmı geri yansır, darbe kenarları bozulur. Kısa mesafede çoğu alıcı bunu tolere eder; mesafe uzadıkça ya da kablo kalitesi düştükçe kesinti, tıkırtı veya tamamen sessizlik görülebilir. Empedans kavramını RF tarafında da merak ediyorsanız 50 ohm mu 75 ohm mu rehberimiz konuyu kablo ve konnektör düzeyinde açıklıyor.
Peki evdeki kırmızı-beyaz analog RCA kablosu koaksiyel dijital için kullanılabilir mi? Pratikte durum şöyle:
- Kısa mesafede çoğu zaman çalışır. Bir iki metrelik analog RCA kablosuyla ses gelebilir; çünkü alıcılar belirli bir toleransa sahiptir.
- Garanti değildir. Analog ses kabloları 75 ohm empedans hedeflenerek üretilmez. Kesinti ve tıkırtı yaşıyorsanız ilk şüpheli kablodur.
- Kompozit video kablosu daha iyi bir yedektir. Sarı uçlu kompozit video kabloları da 75 ohm sinyal için tasarlandığından, elinizde ayrı bir dijital koaksiyel kablo yoksa analog ses kablosundan daha uygun bir geçici çözümdür.
- Kalıcı kurulum için 75 ohm kablo kullanın. Uzun hatlarda ya da duvar içi tesisatta RG59 veya RG6 gibi 75 ohm koaksiyel kablo tercih etmek en güvenli yoldur. Bu kablo tiplerinin farkını koaksiyel kablo çeşitleri rehberimizde bulabilirsiniz.
Koaksiyel ve Optik Hangi Ses Formatlarını Taşır?
Koaksiyel ve optik aynı S/PDIF formatını taşıdığı için format desteği açısından aynıdır. Fark kablo tarafında değil, standardın kendisindedir:
- İki kanallı PCM (stereo): Taşır. Müzik, CD ve stereo yayın için yeterlidir.
- Sıkıştırılmış çok kanallı ses (Dolby Digital 5.1, DTS 5.1): Taşır. Film izlerken 5.1 sistemlerin büyük kısmı bu formatlarla çalışır.
- Çok kanallı sıkıştırılmamış PCM: Taşımaz. S/PDIF'in bant genişliği buna yetmez.
- Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio ve kayıpsız Atmos: Taşımaz. Bu formatlar için HDMI ARC veya eARC gerekir.
Örnekleme hızı ve bit derinliği tarafında sınır cihazdan cihaza değişir. Bazı alıcılar optik girişte, koaksiyel girişe göre daha düşük örnekleme hızlarıyla sınırlı kalabilir. Yüksek çözünürlüklü stereo dosyaları bir DAC'a aktaracaksanız, desteklenen değerleri cihazın teknik föyünden kontrol edin; tahmine dayalı seçim yapmayın.
Koaksiyel ve Optik Karşılaştırması
İki bağlantının günlük kullanımda öne çıkan farkları aşağıdaki tabloda:
| Özellik | Koaksiyel dijital (RCA) | Optik (TOSLINK) |
|---|---|---|
| Taşıma ortamı | Bakır, elektrik sinyali | Fiber, ışık sinyali |
| Konnektör | RCA (çoğunlukla turuncu) | Kare TOSLINK, bazı taşınabilir cihazlarda mini optik |
| Kablo empedansı | 75 ohm gerekir | Empedans kavramı yok |
| Ses formatları | Stereo PCM, Dolby Digital, DTS | Stereo PCM, Dolby Digital, DTS |
| Elektriksel yalıtım | Yok, cihazların toprakları birleşir | Var, toprak döngüsü oluşmaz |
| Elektromanyetik parazit | Ekranlı kabloyla düşük, ama etkilenebilir | Etkilenmez |
| Mekanik dayanım | Sağlam, bükülmeye toleranslı | Keskin bükülmede fiber zarar görebilir |
| Uzun mesafe | Kaliteli 75 ohm kabloyla daha esnek | Plastik fiberde kısa ve orta mesafe için uygun |
| Kendi kablonu yapma | Kolay, RCA konnektör ve koaksiyel kablo yeter | Özel ekipman gerektirir, pratik değil |
| Yaygınlık | Oynatıcı, alıcı, DAC ve AV alıcılarda | Televizyonların çoğunda ve soundbar'larda |
Hangi Durumda Koaksiyel, Hangi Durumda Optik?
Ses kalitesi açısından, düzgün çalışan bir koaksiyel bağlantı ile düzgün çalışan bir optik bağlantı aynı dijital veriyi taşır. Seçimi belirleyen asıl şey kurulumun koşullarıdır.
Koaksiyeli seçin, eğer:
- Kablo mesafesi uzunsa ya da kablo duvar içinden, kanaldan geçecekse,
- Kablonun sık sık takılıp çıkarılacağı, ezilme ve bükülme riski olan bir ortam varsa,
- Kabloyu kendiniz, istediğiniz uzunlukta hazırlamak istiyorsanız,
- Kullandığınız DAC veya alıcı koaksiyel girişte daha geniş format desteği veriyorsa.
Optiği seçin, eğer:
- Televizyonunuzda yalnızca optik çıkış varsa (günümüz televizyonlarının çoğu böyledir),
- Cihazlar arasında uğultu ya da vızıltı oluşuyorsa ve toprak döngüsünden şüpheleniyorsanız,
- Kablo güç kablolarının, dimmer'ların ya da motorlu cihazların yakınından geçiyorsa,
- Mesafe kısa, kurulum sabitse ve kablo bir kez takılıp bırakılacaksa.
Analog bağlantılarla karşılaştırma yapıyorsanız; RCA, XLR ve 3.5 mm jakın ne zaman doğru seçim olduğunu XLR, RCA ve 3.5 mm karşılaştırmamızda ele aldık.
Adım Adım Koaksiyel Dijital Bağlantı ve Ayarlar
- Doğru soketleri bulun. Kaynak cihazda "COAXIAL", "DIGITAL AUDIO OUT" ya da "S/PDIF OUT", alıcıda "COAXIAL IN" veya "DIGITAL IN" yazan RCA soketi kullanın. Analog "AUDIO OUT L/R" soketleriyle karıştırmayın.
- Kabloyu takın. RCA fişin soketin içine tam oturduğundan emin olun; yarım takılmış bir fiş en sık görülen kesinti nedenidir.
- Kaynak cihazda dijital çıkışı açın. Oynatıcının ya da uydu alıcısının ses menüsünde dijital çıkışı etkinleştirin. Alıcınız Dolby Digital ve DTS çözüyorsa "Bitstream", çözmüyorsa "PCM" seçin.
- Alıcıda doğru girişi seçin. AV alıcıda veya DAC'ta giriş seçimini "COAXIAL" yapın. Bazı cihazlarda dijital girişleri belirli bir kaynak düğmesine atamanız gerekir.
- Test edin. Önce stereo bir içerikle, sonra 5.1 kodlu bir film sahnesiyle deneyin. Alıcınızın ekranı varsa gelen format bilgisini oradan kontrol edin.
Ses Gelmiyor, Cızırtı veya Kesinti Varsa
- Hiç ses yok: Kaynağın dijital çıkışı kapalı olabilir ya da alıcıda yanlış giriş seçilmiştir. Analog çıkış sokete takılmış bir kablo da sessizliğe yol açar.
- Stereo geliyor ama 5.1 gelmiyor: Kaynak PCM'e ayarlıdır; ses ayarlarında Bitstream seçeneğini deneyin.
- Belirli içeriklerde ses kesiliyor: İçerik Dolby Digital Plus, TrueHD veya DTS-HD kodluysa S/PDIF bunu taşıyamaz. Kaynakta PCM çıkışı seçin ya da HDMI bağlantısına geçin.
- Tıkırtı, anlık kopmalar: Kablo 75 ohm değilse ya da konnektör gevşekse görülebilir. Uygun bir 75 ohm kabloyla deneyin, fişleri kontrol edin.
- Uğultu veya vızıltı: Dijital sinyal uğultu olarak duyulmaz; ancak koaksiyel bağlantı cihazların topraklarını birleştirdiği için sistemin analog kısmında toprak döngüsü oluşabilir. Bu durumda optik bağlantıya geçmek sorunu çoğu zaman çözer.
Cihazlardan birinde koaksiyel, diğerinde yalnızca optik varsa pasif bir adaptör işe yaramaz; elektrik sinyalini ışığa çeviren, harici beslemeli aktif bir koaksiyel-optik dönüştürücü gerekir.
Kendi Koaksiyel Dijital Kablonuzu Yapmak
Koaksiyel bağlantının en pratik yanı, kabloyu ihtiyacınız olan uzunlukta kendinizin hazırlayabilmesidir. Bunun için iki şeye ihtiyaç vardır: 75 ohm bir koaksiyel kablo ve her iki uç için birer RCA erkek konnektör.
- Kablo: İnce ve esnek bir 75 ohm koaksiyel kablo ev kurulumları için yeterlidir; uzun ve sabit hatlarda RG59 ya da RG6 sınıfı kablolar tercih edilir.

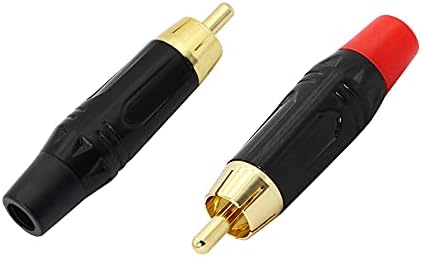

- Konnektör: Lehim tipi RCA erkek fişler, iç iletkenin orta pime, örgünün gövdeye lehimlenmesiyle sonlandırılır. Örneğin BeeSpeed RCA erkek lehim tipi konnektör setini kullanabilirsiniz; satın almadan önce kablonuzun dış çapını ürün sayfasındaki uyumlu kablo çapıyla karşılaştırın.
- Uygulama: Örgüyü dağıtmadan sıyırın, iç iletkenle örgünün birbirine değmediğinden emin olun ve lehim sonrası süreklilik testi yapın. Kısa devre, dijital sinyalin tamamen kaybolmasına neden olur.
Optik yolu tercih ederseniz hazır kablolar daha pratiktir; farklı uzunluklardaki seçenekleri optik ses kabloları koleksiyonumuzda görebilirsiniz.
Sık Sorulan Sorular
Koaksiyel dijital ses ile optik ses arasında kalite farkı var mı?
Düzgün çalışan iki bağlantı aynı S/PDIF dijital verisini taşır, bu yüzden günlük kullanımda duyulur bir kalite farkı beklenmez. Seçimi belirleyen kablo mesafesi, parazit ortamı, toprak döngüsü riski ve cihazlardaki giriş-çıkış seçenekleridir.
Koaksiyel dijital ses için normal RCA kablo kullanılır mı?
Kısa mesafede çoğu zaman çalışır, ancak analog RCA ses kabloları 75 ohm empedans hedeflenerek üretilmediği için kesinti ve tıkırtı görülebilir. Kalıcı kurulumda 75 ohm koaksiyel kablo kullanın; geçici çözüm olarak sarı uçlu kompozit video kablosu analog ses kablosundan daha uygundur.
Koaksiyel dijital ses kablosu Dolby Atmos taşır mı?
Kayıpsız Dolby Atmos taşımaz. Koaksiyel S/PDIF iki kanallı PCM ile sıkıştırılmış 5.1 Dolby Digital ve DTS sesi taşır; Dolby Digital Plus, Dolby TrueHD ve DTS-HD Master Audio için HDMI ARC veya eARC bağlantısı gerekir.
Koaksiyel çıkışı optik girişe bağlayabilir miyim?
Pasif bir adaptörle bağlayamazsınız, çünkü elektrik sinyalinin ışığa çevrilmesi gerekir. Bunun için harici beslemeli, aktif bir koaksiyel-optik dönüştürücü kullanmanız gerekir.
Koaksiyel dijital ses kablosunun rengi neden turuncu?
Turuncu renk, dijital koaksiyel ses soketini analog ses (kırmızı-beyaz) ve kompozit video (sarı) soketlerinden ayırmak için yaygın olarak kullanılan bir renk kodudur. Renk sinyali etkilemez; önemli olan kablonun 75 ohm olması ve doğru sokete takılmasıdır.
Özet
Koaksiyel dijital ses, S/PDIF sinyalini 75 ohm koaksiyel kablo ve RCA konnektörle elektrik olarak taşır; optik bağlantı ise aynı sinyali ışıkla taşır. İkisi de stereo PCM ile sıkıştırılmış 5.1 Dolby Digital ve DTS sesi taşır, ancak Dolby Digital Plus, TrueHD ve kayıpsız Atmos için HDMI ARC ya da eARC gerekir. Uzun ve sağlam hat ya da kendi yaptığınız kablo için koaksiyeli, toprak döngüsü ve parazit riski olan kurulumlar için optiği seçin. Ses gelmiyorsa önce dijital çıkış ayarını, alıcıdaki giriş seçimini ve kablonun 75 ohm olup olmadığını kontrol edin.
