Elinizdeki BNC konnektör 50 Ohm mu, 75 Ohm mu? Aynı görünen iki konnektörden yanlış olanı seçtiğinizde kablo fiziksel olarak takılır, sistem de "çalışıyor" gibi görünür — ama sinyalin bir kısmı kaynağa geri yansır. Bu rehberde 50 Ohm ile 75 Ohm karakteristik empedans farkını, uyumsuzluğun gerçekte ne kadar kayıp yarattığını, hangi sistemde hangisini kullanmanız gerektiğini ve seçimi sahada nasıl doğrulayacağınızı adım adım anlatıyoruz.
Karakteristik Empedans Nedir? "50 Ohm" ve "75 Ohm" Ne Anlama Gelir?
Koaksiyel bir kablonun üzerinde yazan 50 Ohm veya 75 Ohm değeri, kablonun direnci değildir. Kablonun iki ucunu ohmmetre ile ölçerseniz 50 Ohm görmezsiniz; iç iletken ile dış örgü arasında (ideal kabloda) açık devre, iç iletkenin kendisinde ise metrede birkaç miliohm okursunuz.
Karakteristik empedans (Z0), sinyalin kablo boyunca ilerlerken "gördüğü" dalga direncidir ve tamamen geometriyle belirlenir: iç iletkenin çapı, dış örgünün iç çapı ve aradaki yalıtkanın (dielektrik) cinsi. Bu yüzden RG58 kabloyu kesip uzatsanız da, 1 metre de olsa 100 metre de olsa empedansı 50 Ohm kalır.
Peki neden tam olarak 50 ve 75? Hava dielektrikli koaksiyel kabloda yapılan klasik hesap iki farklı optimum verir:
- ~30 Ohm civarında kablo en yüksek gücü taşıyabilir.
- ~77 Ohm civarında kablonun zayıflaması (kayıp) en düşüktür.
- 50 Ohm, bu ikisinin arasındaki mühendislik uzlaşmasıdır: hem makul güç taşır hem makul kayıp verir. Verici, telsiz, WiFi, GPS ve baz istasyonu dünyası bu yüzden 50 Ohm'dur.
- 75 Ohm, kayıp minimumuna en yakın değerdir. Güç taşıma derdi olmayan, sadece zayıf bir sinyali uzun mesafe boyunca en az kayıpla taşımak isteyen yayın/video dünyası (TV, uydu, CCTV) bu yüzden 75 Ohm'u seçmiştir.
50 Ohm ve 75 Ohm Karşılaştırma Tablosu
| Kriter | 50 Ohm | 75 Ohm |
|---|---|---|
| Ana kullanım | Telsiz, WiFi, GPS, LoRa, baz istasyonu, ölçüm cihazları, verici sistemleri | Uydu/TV anten, karasal yayın, analog ve HD CCTV, SDI video, kablo TV |
| Tipik kablolar | RG58, RG174, RG316, RG213, LMR240, LMR400 | RG6, RG59, RG11, RG179 |
| Tipik konnektörler | SMA, N-Type, TNC, UHF (PL-259), BNC (50 Ohm versiyonu) | F-Type, IEC (TV fişi), RCA, BNC (75 Ohm versiyonu) |
| Öncelik | Güç taşıma + kayıp dengesi | Minimum zayıflama (uzun mesafe) |
| Güç taşıma | Yüksek (verici çıkışına uygun) | Düşük (yalnızca alıcı seviyesi sinyal) |
| Kablo yapısı | Daha kalın iç iletken, daha ince dielektrik oranı | Daha ince iç iletken, daha kalın dielektrik |
| Karışınca ne olur? | VSWR 1.5 · Return Loss ~14 dB · Yansıyan güç %4 · Ek kayıp ~0,18 dB (tek geçişte). Düşük frekansta önemsiz, GHz seviyesinde ve zincirlendiğinde ciddi. | |
Uyumsuz Empedans Gerçekte Ne Kadar Kayıp Yaratır?
İnternette bu konu ya "hiç fark etmez" ya da "sistemi yakarsınız" diye anlatılıyor. İkisi de doğru değil. Hesap basit ve nettir. 50 Ohm'luk bir hattı 75 Ohm'luk bir yüke bağladığınızda yansıma katsayısı:
Γ = (75 − 50) / (75 + 50) = 25 / 125 = 0,20 → VSWR = (1+0,20)/(1−0,20) = 1,5
Bunun pratik karşılığı şudur:
- Yansıyan güç: Γ² = 0,04 → gücün %4'ü geri döner, %96'sı geçer.
- Return Loss: yaklaşık 14 dB (iyi bir hatta 20 dB üzeri beklenir).
- Uyumsuzluk kaybı: yaklaşık 0,18 dB — tek bir geçiş için gerçekten küçük bir rakam.
Yani tek bir 75 Ohm BNC'yi analog CCTV hattında kullandığınızda büyük ihtimalle hiçbir şey fark etmezsiniz. Sorun üç durumda büyür:
- Zincirleme: Hat üzerinde 4-5 adet uyumsuz konnektör/adaptör varsa yansımalar birikir, VSWR tepe değerleri 2'yi aşabilir.
- Yüksek frekans: 1 GHz üzerinde (WiFi, 4G/5G, HD-SDI) konnektörün iç geometrisi de bozulduğu için kayıp hesaplanandan fazladır.
- Verici tarafı: Telsiz/verici çıkışında yansıyan güç, çıkış katına geri döner. Modern cihazlar kendini korumak için gücü kısar; korumasız katlar zarar görebilir. Verici tarafında empedans uyumu pazarlık konusu değildir.
Yansımanın hattın neresinden geldiğini görmek istiyorsanız VNA ile RF kablo testi rehberimizde anlattığımız DTF (Distance to Fault) ölçümü tam olarak bu iş içindir.
Hangi Sistemde Hangi Empedans? Uygulama Listesi
50 Ohm kullanın:
- Telsiz (VHF/UHF), amatör telsiz, PMR anten hatları — PL-259 / SO-239 UHF konnektörler
- WiFi erişim noktası, 4G/5G modem harici anteni, LoRa/IoT gateway — SMA konnektörler
- Baz istasyonu ve uzun besleme hatları — LMR400 veya orta mesafede LMR240

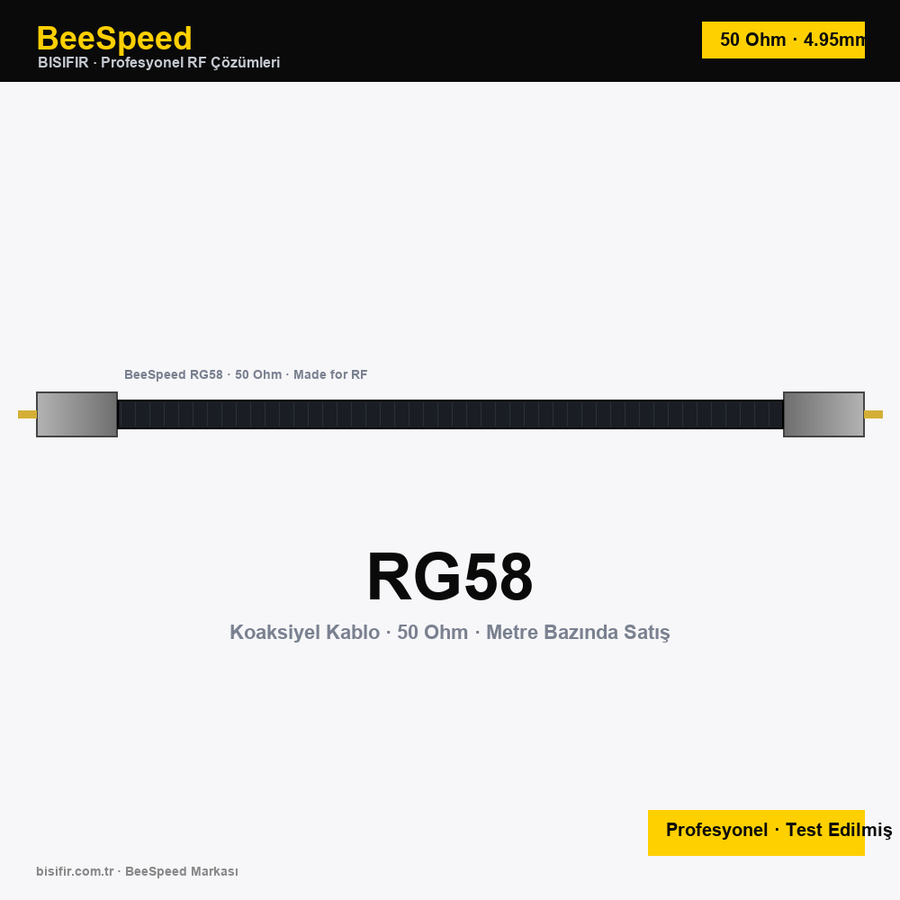

- Test/ölçüm cihazları, osiloskop probu hattı, sinyal jeneratörü — RG58 koaksiyel kablo
- Endüstriyel N-Type bağlantılar — N konnektör çeşitleri
75 Ohm kullanın:
- Uydu anteni (LNB → receiver), karasal TV anteni, merkezi anten sistemi — F konnektör çeşitleri ve RG6 kablo
- Analog CCTV ve HD-CVI/TVI/AHD kamera video hattı — RG59 kablo + 75 Ohm BNC
- Profesyonel yayın SDI/HD-SDI video hatları
- Kablo TV / genişbant modem girişi
Kablo tarafında hangi RG kodunun ne işe yaradığını karşılaştırmalı görmek isterseniz koaksiyel kablo çeşitleri rehberimize, anten hattı kurgusu için RG58 vs LMR240 vs LMR400 karşılaştırmamıza göz atabilirsiniz.
Asıl Tuzak: BNC Konnektörün 50 / 75 Ohm İkilemi
Empedans karışıklığının %90'ı BNC'de yaşanır. Çünkü BNC hem 50 Ohm hem 75 Ohm versiyonu üretilen, ikisi de birbirine fiziksel olarak takılan tek yaygın konnektördür. F-Type sadece 75 Ohm, SMA/N/TNC pratikte sadece 50 Ohm'dur; orada karıştırma şansınız yoktur.
İki BNC'yi ayırt etmenin pratik yolları:
- Dielektrik dolgusu: 50 Ohm BNC'nin merkez pimi çevresi baştan sona beyaz yalıtkanla doludur. 75 Ohm BNC'de pim çevresinde belirgin bir hava boşluğu vardır (dolgu geri çekilmiştir).
- Kablo kodu: Konnektörün üzerinde RG58/RG213/RG174 yazıyorsa 50 Ohm, RG59/RG6/RG11 yazıyorsa 75 Ohm ailesindendir. Bu en güvenilir işarettir.
- Renk kodu: Bazı üreticiler 75 Ohm BNC'ye kırmızı/turuncu bir halka koyar — garanti değildir, sadece ipucudur.
Uygulamada kural şudur: konnektörün empedansını kablonuz belirler. RG59 kameraya BNC takıyorsanız 75 Ohm, RG58 telsiz hattına takıyorsanız 50 Ohm BNC alacaksınız. Örneğin telsiz/ölçüm hattı için RG58 için BNC erkek sıkmalı konnektör, uydu/TV hattı için RG6 için F erkek sıkmalı konnektör doğru tercihtir. Tüm seçenekleri BNC konnektör koleksiyonunda karşılaştırabilirsiniz.
Adım Adım: Doğru Empedansı Seçme ve Doğrulama Rehberi
- Cihazdan başlayın, kablodan değil. Bağlayacağınız cihazın kılavuzundaki anten/video giriş empedansını okuyun. Telsiz, router, GPS alıcısı: 50 Ohm. Uydu receiver, DVR, TV: 75 Ohm.
- Kabloyu cihaza göre seçin. 50 Ohm sistemde RG58/RG174/LMR, 75 Ohm sistemde RG6/RG59. Kablo dış kılıfındaki baskıda RG kodu ve çoğunlukla empedans yazar; yazmıyorsa ürün sayfasındaki teknik tabloya bakın.
- Konnektörü kabloya göre seçin. Konnektör kutusunda yalnızca "BNC erkek" yazması yeterli değildir; mutlaka hangi RG koduna olduğuna bakın. Yanlış RG kodu hem empedansı hem de sıkma kovanının çapını bozar.
- Adaptör sayısını minimumda tutun. Her adaptör bir süreksizlik noktasıdır. BNC-F, BNC-RCA gibi geçişlerde empedans zaten dönüşüyorsa, hattı baştan doğru konnektörle sonlandırmak her zaman daha iyidir. Dönüştürücü rehberimizde hangi geçişin kabul edilebilir olduğunu anlattık.
- Sonlandırmayı düzgün yapın. Örgüde kaçak tel, merkez iletkende fazla açıkta kalan pim veya gevşek sıkma, empedans farkından çok daha büyük yansıma üretir. Doğru sıkma için uygun ölçüde sıkma pensesi kullanın.
- Doğrulayın. Elinizde VNA varsa hattın Return Loss değerini ölçün: 20 dB üzeri iyi, 14 dB civarı klasik 50/75 uyumsuzluğu işaretidir. VNA yoksa telsiz sistemlerinde SWR metre, video hatlarında ise DVR'ın sinyal seviyesi/görüntü kalitesi (gölgeleme, hayalet görüntü) pratik göstergedir.
Sahada En Sık Yapılan 5 Hata
- RG6 kabloya 50 Ohm BNC sıkmak. Konnektör kovanı RG6'nın dış çapına oturmaz; kişi zorlayarak sıkar, örgü kısmen kopar. Kayıp empedanstan değil, kötü sonlandırmadan gelir.
- "Adaptörle çözerim" yaklaşımı. Üst üste 3 adaptör takılmış bir hat, tek bir doğru konnektörle sonlandırılmış hattan her zaman kötüdür.
- Verici çıkışında 75 Ohm parça kullanmak. Alıcı tarafında tolere edilebilen uyumsuzluk, verici tarafında geri yansıyan güç demektir. Telsiz/anten hattında asla karıştırmayın.
- Empedansı ohmmetre ile ölçmeye çalışmak. Multimetre karakteristik empedansı ölçemez; sadece kısa devre/açık devre kontrolü yapar.
- Kalitesiz kablo + doğru konnektör. Örgü kapsaması %60'ın altındaki ucuz kablolarda empedans boyunca kararsızdır; en doğru konnektör bile bunu kurtarmaz.
Sıkça Sorulan Sorular
75 Ohm BNC'yi 50 Ohm sistemde kullanırsam bir şey bozulur mu?
Alıcı tarafında (CCTV, ölçüm, düşük frekans) genellikle bozulmaz; yaklaşık %4 yansıma ve 0,18 dB ek kayıp oluşur. Verici çıkışında ve 1 GHz üzeri uygulamalarda ise kullanmayın — yansıyan güç çıkış katını zorlar ve kayıp hesaplanandan büyük olur.
Kablomun 50 Ohm mu 75 Ohm mu olduğunu nasıl anlarım?
Önce dış kılıftaki baskıya bakın; RG kodu (RG58, RG174, RG213, LMR = 50 Ohm; RG6, RG59, RG11 = 75 Ohm) empedansı doğrudan söyler. Baskı silinmişse kabloyu kesitten inceleyin: 75 Ohm kablolarda iç iletken belirgin şekilde daha ince, dielektrik daha kalındır.
Ohmmetre ile kablonun empedansını ölçebilir miyim?
Hayır. Karakteristik empedans bir DC direnç değildir; kablonun geometrisinden doğan dalga direncidir. Ölçmek için VNA veya TDR gerekir. Multimetre yalnızca kısa devre/kopukluk kontrolü için işe yarar.
Uydu ve TV anteninde neden hep 75 Ohm kullanılıyor?
Yayın sistemlerinde güç taşıma ihtiyacı yoktur; amaç zayıf sinyali uzun mesafede en az kayıpla taşımaktır. Koaksiyel kablonun minimum zayıflama noktası 75 Ohm'a çok yakın olduğu için yayın dünyası bu standardı seçmiştir.
50 Ohm ve 75 Ohm arasında geçiş yapmam gerekirse ne kullanmalıyım?
Sadece fiziksel geçiş yeterliyse (düşük frekans, alıcı tarafı) BNC-F veya BNC-RCA gibi bir adaptör iş görür. Frekans yüksekse ve performans kritikse "minimum loss pad" denilen empedans dönüştürücü kullanılır; bunun bedeli yaklaşık 5,7 dB sabit zayıflamadır. Çoğu kurulumda daha iyi çözüm, hattı baştan tek empedansta kurmaktır.
Özet
50 Ohm güç ve kayıp arasındaki dengeyi, 75 Ohm ise minimum kaybı temsil eder. Telsiz, WiFi, GPS ve ölçüm dünyası 50 Ohm; uydu, TV, CCTV ve yayın dünyası 75 Ohm'dur. İkisini karıştırmak tek noktada felakete yol açmaz (VSWR 1,5 / ~0,18 dB), ama zincirlendiğinde, yüksek frekansta ve verici tarafında gerçek bir problem üretir. Doğru sıralama her zaman aynıdır: önce cihazın empedansı, sonra kablo, en son konnektör.
Sisteminize uygun ürünü seçerken koaksiyel kablo çeşitlerimizi ve tüm konnektör kategorimizi inceleyebilir, konnektör aileleri arasındaki farklar için RF konnektör çeşitleri rehberimizi okuyabilirsiniz.
