Eski bir tüplü televizyonu yeni bir uydu alıcısına bağlamaya çalıştıysanız ya da anten kablonuzun ucundaki fişin TV'nin girişine oturmadığını fark ettiyseniz, doğru yerdesiniz. TV anten girişi dönüştürücü, birbirinden farklı iki bağlantı standardını (örneğin uydu kablosunun F tipi ucu ile televizyonun IEC/PAL anten girişini) sorunsuz konuşturan küçük ama kritik bir aparattır. Bu rehberde hangi dönüştürücünün nerede kullanıldığını, nasıl seçileceğini ve adım adım nasıl monte edileceğini teknik ama sade bir dille anlatıyoruz.
TV Anten Girişi Dönüştürücü Nedir?

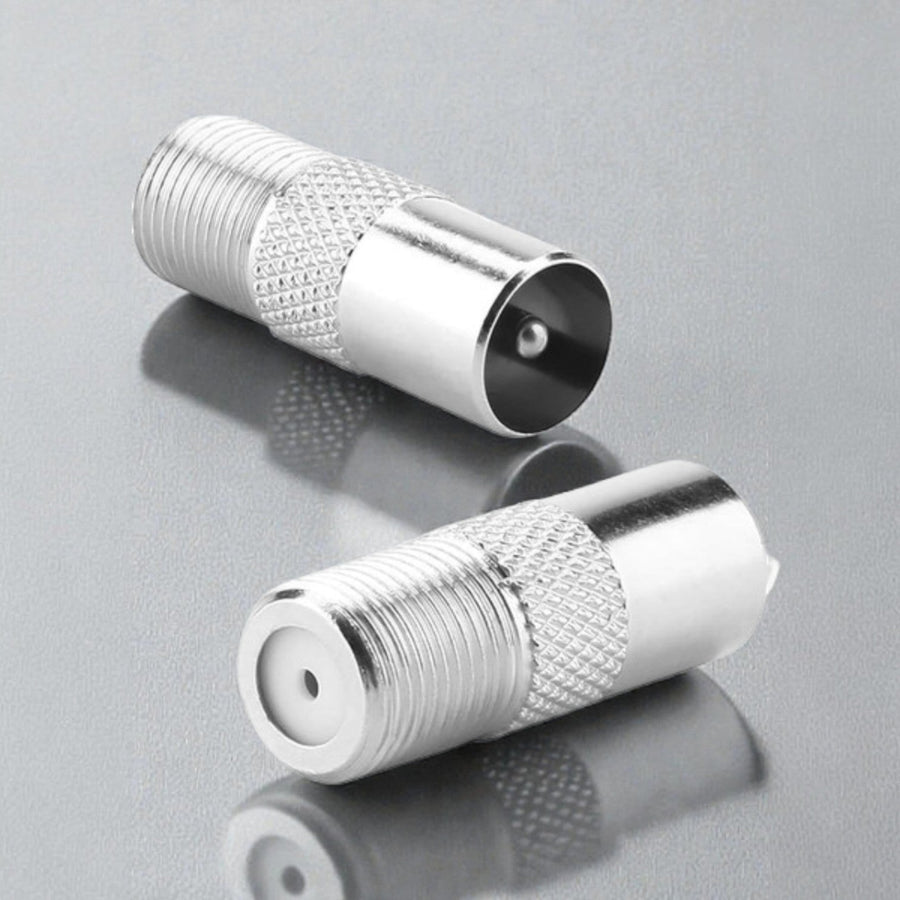

Anten ve uydu dünyasında tek bir "standart giriş" yoktur. Uydu santrali ve modern LNB çıkışları F tipi (vidalı, 75 Ohm) konnektör kullanırken; televizyonların büyük çoğunluğunun anten girişi IEC 169-2 (PAL / Belling-Lee) denilen itmeli/geçmeli soket tipindedir. Bu iki uç fiziksel olarak birbirine takılmaz. İşte bu noktada devreye anten girişi dönüştürücü (adaptör) girer: bir ucu F dişi, diğer ucu IEC erkek/dişi olan bu aparat, iki farklı standardı köprüler ve sinyali kayıpsıza yakın aktarır.
Dönüştürücüler yalnızca uydu–TV geçişiyle sınırlı değildir. CCTV güvenlik kameralarında BNC–RCA, RF ölçümde BNC–F, hatta UTP kablo üzerinden görüntü taşımada BNC–RJ45 (balun) gibi pek çok geçiş adaptörü mevcuttur. Ortak mantık aynıdır: farklı konnektör ailelerini elektriksel özelliği bozmadan birleştirmek.
Konnektör Standartlarını Tanıyalım: F, IEC, BNC
Doğru dönüştürücüyü seçmek için önce elinizdeki uçları tanımanız gerekir. Üç ana aileyi kısaca özetleyelim:
- F Tipi (75 Ohm): Vidalı, ince merkez iğneli. Uydu (Digitürk, D-Smart), kablo TV ve modern anten dağıtımının standardıdır. Detaylar için F Konnektör Nedir? Uydu, TV ve Kablo Sistemleri Rehberi yazımıza bakabilirsiniz.
- IEC / PAL (75 Ohm): İtmeli/geçmeli. Televizyon ve radyoların klasik anten girişidir. Erkek (fişli) ve dişi (soketli) olmak üzere iki türü vardır.
- BNC (çoğunlukla 50/75 Ohm): Çeyrek tur bayonet kilit. CCTV, ölçü cihazları ve profesyonel video sistemlerinin standardıdır. Ayrıntılar: BNC Konnektör Çeşitleri Rehberi.
Hangi Dönüştürücü Nerede Kullanılır? (Karşılaştırma Tablosu)
Aşağıdaki tablo, en sık ihtiyaç duyulan geçiş adaptörlerini ve tipik kullanım senaryolarını özetler:
| Dönüştürücü Tipi | Bağladığı Uçlar | Tipik Kullanım |
|---|---|---|
| F – IEC (PAL) | Uydu F kablosu → TV anten girişi | Uydu alıcısını/anteni eski TV'ye bağlama |
| F Dişi–Dişi Ara | İki F erkek kabloyu birleştirir | Uydu kablosunu uzatma / ekleme |
| F Dişi T Çoğaltıcı | 1 giriş → 2 çıkış | Anten hattını basit dağıtma (pasif) |
| BNC – F | BNC dişi → F erkek | CCTV / ölçü cihazı ile uydu kablosu geçişi |
| BNC – RJ45 (Balun) | BNC → UTP kablo çifti | Kamera görüntüsünü ağ kablosuyla taşıma |
Uydu kablosunu doğrudan eski bir TV'nin anten girişine takmak isteyenlerin en çok tercih ettiği ürün, F Konnektör TV Anten Adaptörü (Uydu → IEC Dönüştürücü)'dür. TV tarafında IEC dişi soket arıyorsanız L Tip 90° IEC Anten Fişi dar alanlarda çok işe yarar.
Doğru Dönüştürücüyü Seçerken 4 Kritik Nokta
Yanlış adaptör hem sinyal kaybına hem de fiziksel oturmama sorununa yol açar. Seçim yaparken şunlara dikkat edin:
- Empedans (Ohm) uyumu: TV/uydu dünyası 75 Ohm'dur. RF/telsiz tarafı çoğunlukla 50 Ohm'dur. Empedans uyumsuzluğu yansıma ve görüntü bozulması yaratır.
- Cinsiyet (erkek/dişi): Adaptörün her iki ucunun cinsiyetini kablo ve cihaz uçlarına göre belirleyin. "F erkek – IEC dişi" ile "F dişi – IEC erkek" tamamen farklı işlevler görür.
- Malzeme ve kaplama: Nikel/altın kaplama gövde korozyona direnç ve daha kararlı temas sağlar. Özellikle dış mekân/çatı bağlantılarında önemlidir.
- Frekans aralığı: 4K uydu ve geniş bant dağıtımlarda adaptörün desteklediği frekansın (tipik 5–2400 MHz) yeterli olduğundan emin olun.
Adım Adım: Uydu Kablosunu Eski TV'ye Bağlama
En sık karşılaşılan senaryo olan F → IEC dönüşümünü adım adım anlatalım:
- Kabloyu hazırlayın: Uydu kablosunun (RG6) ucuna vidalı bir F erkek konnektör takın. Merkez iletken yaklaşık 2 mm dışarıda kalmalı.
- Adaptörü takın: Kablonun F erkek ucunu, TV anten adaptörünün F dişi tarafına saat yönünde çevirerek sıkın.
- TV'ye bağlayın: Adaptörün IEC erkek ucunu televizyonun anten girişine düz bir şekilde bastırarak oturtun.
- Test edin: TV'de kanal arama/otomatik tarama yapın. Sinyal seviyesini menüden kontrol edin.
- Sabitleyin: Bağlantı noktasına kuvvet gelmemesi için kabloyu kablo bağıyla yakın bir yüzeye sabitleyin; böylece adaptör zamanla gevşemez.
Kabloyu uzatmanız gerekiyorsa lehimsiz çözüm için F Dişi-Dişi Ara Konnektör kullanabilir, tek hattı iki TV'ye bölmek isterseniz F T çoğaltıcıyı tercih edebilirsiniz.
CCTV ve Video Sistemlerinde Dönüştürücüler
Güvenlik kamerası kurulumlarında dönüştürücüler ayrı bir öneme sahiptir. Analog kameralarda görüntü BNC ile taşınır; ancak uzun mesafelerde koaksiyel kablo yerine ucuz ve bol bulunan CAT kablo kullanmak istenir. Bu noktada BNC–RJ45 Balun devreye girer: BNC video sinyalini UTP kablonun bir çifti üzerinden 100+ metreye kadar taşır. Ölçü cihazı veya farklı ekipman bağlarken ise BNC Dişi – F Erkek adaptör gibi RF geçiş konnektörleri kullanılır. Kablonun kendisini seçerken Koaksiyel Kablo Çeşitleri Rehberi yol gösterir.
Sık Yapılan Hatalar ve Sinyal Kaybını Önleme
- Gereksiz adaptör zinciri: Üst üste 3-4 dönüştürücü takmak her ek noktada sinyal kaybı ve yansıma yaratır. Mümkün olan en kısa geçişi kurun.
- Yanlış empedans: 50 Ohm'luk RF adaptörü 75 Ohm TV hattında kullanmak görüntü kalitesini düşürür.
- Gevşek bağlantı: İtmeli IEC uçları zamanla oynayabilir; vidalı F bağlantılarını elle iyice sıkın (ama zorlamayın).
- Ucuz/kaplamasız gövde: Nemli ortamda korozyon, kısa sürede kontak sorunu demektir.
Tüm F tipi çözümleri tek sayfada görmek için F Konnektör koleksiyonuna, CCTV bağlantıları için BNC Konnektör koleksiyonuna göz atabilirsiniz.
Sık Sorulan Sorular (SSS)
Uydu kablosunu doğrudan TV'nin anten girişine takabilir miyim?
Hayır. Uydu kablosu F tipi, TV anten girişi ise IEC/PAL tiptedir; ikisi fiziksel olarak uyumsuzdur. Aradaki geçişi bir F–IEC TV anten girişi dönüştürücü ile sağlarsınız.
Dönüştürücü sinyal kaybına neden olur mu?
Kaliteli, doğru empedanslı bir adaptörde kayıp ihmal edilebilir düzeydedir. Kayıp asıl olarak gereksiz uzun adaptör zincirlerinde, gevşek bağlantılarda ve empedans uyumsuzluğunda ortaya çıkar.
75 Ohm ve 50 Ohm adaptörleri karıştırırsam ne olur?
Empedans uyumsuzluğu sinyalde yansımaya ve görüntü/veri kalitesinde düşüşe yol açar. TV ve uydu için daima 75 Ohm, telsiz/RF için 50 Ohm ürünleri tercih edin.
Anten hattını iki televizyona nasıl bölerim?
Basit çözüm için F dişi T çoğaltıcı kullanabilirsiniz; ancak pasif bölme sinyali zayıflatır. Uzun hat ve çok cihaz için aktif bir dağıtıcı (splitter/amplifikatör) daha doğrudur.
Eski TV'de sadece dişi IEC girişi var, hangi adaptör gerekir?
TV'nin girişi dişi ise adaptörün TV tarafı erkek IEC olmalıdır. F–IEC erkek dönüştürücü ya da L tip erkek anten fişi bu senaryoya uygundur.
Özet
TV anten girişi dönüştürücü, farklı bağlantı standartlarını (özellikle uydu F tipi ile TV IEC girişini) sorunsuz birleştiren küçük ama vazgeçilmez bir aparattır. Doğru seçim için empedansa, cinsiyete, malzemeye ve frekans aralığına dikkat edin; gereksiz adaptör zincirinden kaçının. İhtiyacınıza uygun F, IEC, BNC dönüştürücü ve tüm anten bağlantı malzemelerini bisifir.com.tr üzerinden güvenle temin edebilirsiniz.
