Telefon santrallerinde, bina dağıtım kutularında ve zayıf akım tesisatlarında yüzlerce ince bakır telin düzenli, güvenilir ve tekrar müdahale edilebilir şekilde sonlandırılması gerekir. İşte bu noktada devreye LSA Krone klemens sistemi girer. Lehim yok, vida yok, tek bir hamlede kabloyu ayıklayıp bağlayan bu sistem, Türkiye'deki telekom ve santral altyapısının belkemiğidir. Bu rehberde LSA-PLUS teknolojisinin ne olduğunu, 10 per kesmeli modül regletin nasıl çalıştığını, punch-down (baskılı sonlandırma) tekniğini ve doğru malzeme seçimini adım adım anlatıyoruz.
LSA Krone Klemens Nedir?
LSA, Almanca "Löt-, Schraub- und Abisolierfrei" ifadesinin kısaltmasıdır; Türkçesi "lehimsiz, vidasız ve soyma gerektirmeyen" demektir. Krone firması tarafından geliştirilen LSA-PLUS teknolojisi, telin izolasyonunu (dış plastik kılıfını) ayrı bir soyma işlemine gerek kalmadan, bağlantı anında keserek bakır iletkene temas eden bir kontak yapısı kullanır. Bu tekniğe uluslararası literatürde IDC (Insulation Displacement Connection) yani "izolasyon delen bağlantı" adı verilir.
Pratikte iş şöyle işler: teli klemensin V şeklindeki metal yuvasına yerleştirir, özel bir sonlandırma aletiyle (punch-down tool) bastırırsın. Alet aynı anda iki işi yapar: teli yuvaya oturtup izolasyonu keserek elektriksel teması sağlar ve fazla kalan tel ucunu keser. Sonuç; hızlı, gaz sızdırmaz (gas-tight) ve yıllarca oksitlenmeye dayanıklı bir bağlantıdır. Bu yüzden LSA Krone sistemi telefon santrallerinde, ADSL/VDSL dağıtımında, alarm ve interkom hatlarında standart haline gelmiştir.
10 Per Kesmeli Modül Reglet ve Bileşenleri

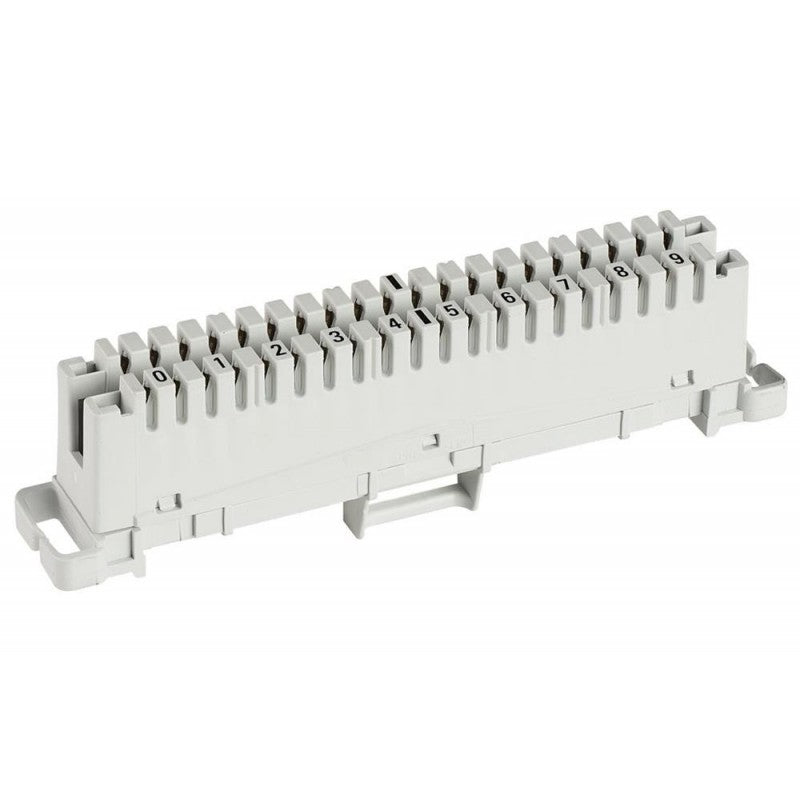

Sistemin kalbi regletlerdir. "Reglet", çok sayıda çift telin (per) tek bir plastik gövde üzerinde sıralı biçimde sonlandırıldığı modüler bloktur. En yaygın kullanılan tip 10 per kesmeli modül reglettir: her modül 10 çift (yani 20 tel) sonlandırma kapasitesine sahiptir. "Kesmeli" ifadesi, telin bağlanırken izolasyonunun kesilerek temas ettiği IDC yapısına işaret eder.
Bir LSA Krone bağlantı noktasında tipik olarak şu parçaları görürsün:
- Modül reglet (bağlantı bloğu): Telleri sonlandırdığın ana blok. BeeSpeed 10 per kesmeli modül reglet gibi modeller santral ve bina dağıtımında kullanılır.
- Taşıyıcı ray / montaj çerçevesi: Regletleri kutuya veya rafa dizmeye yarayan metal iskelet.
- Test noktaları: Hattı kesmeden ölçüm almanı sağlayan erişim yuvaları.
- Etiketleme alanı: Hangi perin nereye gittiğini yazdığın kolon.
Regletler "kesitli/geçişli" (disconnection) ve "düz/geçişsiz" (connection) olarak ikiye ayrılır. Kesitli tip, üstten bir test fişi soktuğunda hattı fiziksel olarak açıp abone tarafını santral tarafından ayırmana izin verir; arıza tespitinde altın değerindedir.
LSA-PLUS ile Diğer Sonlandırma Yöntemlerinin Karşılaştırması
Bir sonlandırma yöntemi seçerken hız, güvenilirlik ve müdahale kolaylığı arasında denge kurarsın. Aşağıdaki tablo en yaygın üç yöntemi karşılaştırıyor:
| Özellik | LSA Krone (IDC) | Vidalı Klemens | Lehimli Bağlantı |
|---|---|---|---|
| Tel soyma gerekir mi? | Hayır (izolasyonu kendi keser) | Evet | Evet |
| Bağlantı hızı | Çok hızlı (saniyeler) | Orta | Yavaş |
| Yüzlerce çift için uygunluk | Mükemmel | Zayıf | Çok zayıf |
| Tekrar müdahale / test | Kolay (test fişiyle) | Orta | Zor (sökmek gerekir) |
| Özel alet | Punch-down aleti | Tornavida | Havya + lehim |
Görüldüğü gibi telefon santrali gibi yüksek çift sayılı ortamlarda LSA Krone, hız ve bakım kolaylığıyla açık ara öndedir. Vidalı klemensler daha çok enerji ve düşük çift sayılı uygulamalarda; lehim ise sadece özel elektronik montajda anlamlıdır.
LSA Krone Reglete Tel Nasıl Bağlanır? Adım Adım
Punch-down işlemi doğru yapıldığında ilk seferde temiz bir bağlantı elde edilir. Aşağıdaki adımları izleyin:
- Kabloyu konumlandırın. Santral veya dağıtım kutusundan gelen çok çiftli kabloyu regletin arkasından öne alın, gerginlik payı bırakın.
- Çiftleri ayırın. Bağlayacağınız telefon sinyal telinin a ve b uçlarını (ör. mavi-beyaz çifti) reglet üzerindeki ilgili perin yuvalarına hizalayın. Bakır iletkeni SOYMAYIN; sistem soymadan çalışır.
- Teli yuvaya oturtun. Her teli, ilgili kontağın V kanalına parmakla hafifçe bastırarak yerleştirin.
- Punch-down aletiyle bastırın. Sonlandırma aletinin kesici tarafı DIŞA (regletin fazla tel tarafına) bakacak şekilde tutun. Alet klik sesiyle tetiklenene kadar dik olarak bastırın. Alet teli oturtur, izolasyonu keser ve fazla ucu keser.
- Fazla ucu temizleyin. Kesilen küçük tel parçalarını toplayın; bunların regletlerin arasına düşüp kısa devre yapmasını engelleyin.
- Etiketleyin. Hangi perin hangi aboneye/porta gittiğini reglet etiket alanına yazın. Bu, ileride yapılacak arıza tespitinin yarısını halleder.
- Test edin. Krone hat test kablosu ile ilgili perde sinyal/süreklilik ölçün. Kesitli reglette test fişi hattı açarak abone ve santral tarafını ayrı ayrı ölçmenizi sağlar.
En sık yapılan hata, punch-down aletini eğik tutmak veya kesiciyi ters çevirmektir; bu durumda tel kesilmez ya da temas eksik kalır. Aleti daima dik ve kesici dışa bakacak şekilde kullanın.
Doğru Tel ve Kablo Seçimi
LSA Krone regletleri belirli tel çaplarıyla (genellikle 0,4–0,8 mm bakır iletken) uyumludur. Santral ve zil/sinyal hatlarında sık kullanılan iki tel şudur:
- Camper teli (2x0.60 mm): Telefon ve sinyal hatlarında yaygın kullanılan, iki iletkenli tel. 2x0.60 mm camper teli reglet bağlantıları için ideal çaptadır.
- Zil teli (2x0.50 mm): Kapı zili, interkom ve düşük gerilimli sinyal uygulamaları için. 2x0.50 mm zil teli kısa mesafeli tesisatlarda tercih edilir.
Bina girişinden dairelere veya santralden dağıtım kutularına giden çok perli yeraltı kablolarının seçiminde perli kablo mantığını anlamak da önemlidir; bu konuyu yeraltı telefon kablosu çeşitleri rehberimizde ayrıntılı ele aldık.
Ek, Koruma ve Bakım: Sistemi Ayakta Tutmak
LSA Krone tesisatı kurulduktan sonra da ilgi ister. İki kritik konu vardır:
Kablo ekleri: Saha koşullarında kablonun kesildiği veya eklendiği noktalarda su ve nem yalıtımı şarttır. Yeraltı ve dış ortam eklerinde jel dolgulu ek muflar kullanılır; bu konuyu Raykem ek mufu rehberimizde anlattık. Reglet tarafında ise nem, kontakların oksitlenmesine yol açarak parazitli hatlara neden olur; kutu contalarını kontrol edin.
Aşırı gerilim koruması: Santral regletlerinde yıldırım ve indüklenen gerilimlere karşı parafudr (koruma magazini) modülleri kullanılır. Bunlar regletin üstüne oturarak topraklama üzerinden aşırı gerilimi boşaltır ve hem cihazı hem operatörü korur. Modern veri altyapısında benzer sonlandırma mantığını Keystone jak montajı rehberimizde Cat6 tarafı için görebilirsiniz.
Sık Yapılan Hatalar
- Teli soymak: IDC kontağı zaten izolasyonu keser. Soyulmuş tel yuvada tam oturmaz ve zamanla gevşer.
- Yanlış çap tel kullanmak: Çok ince tel yuvada temas etmez, çok kalın tel kontağı zorlar. Reglet spesifikasyonuna uygun tel seçin.
- Etiketlemeyi atlamak: Yüzlerce perli bir sahada etiketsiz reglet, ileride saatlerce süren arıza aramasına dönüşür.
- Test yapmadan kapatmak: Bağlantı sonrası süreklilik/sinyal testi yapılmadan kutu kapatılırsa, gizli bir temassızlık aylar sonra ortaya çıkar.
Sık Sorulan Sorular (SSS)
LSA ve Krone aynı şey mi?
LSA bir bağlantı tekniğidir (lehimsiz, vidasız, soymasız). Krone ise bu tekniği yaygınlaştıran ve "LSA-PLUS" markasını taşıyan firmadır. Günlük dilde "Krone klemens" ve "LSA reglet" çoğu zaman aynı ürün ailesini anlatmak için birbirinin yerine kullanılır.
10 per reglet kaç tel bağlar?
Bir 10 per modül reglet 10 çift, yani toplam 20 tel sonlandırır. Birden fazla reglet yan yana dizilerek santralde binlerce çift kapasiteye ulaşılır.
Punch-down aleti olmadan bağlayabilir miyim?
Acil durumda teli parmakla bastırmak geçici temas verebilir; ancak izolasyon tam kesilmediği ve tel uçları düzgün kesilmediği için bu bağlantı güvenilir değildir. Kalıcı ve gaz sızdırmaz bağlantı için mutlaka sonlandırma aleti kullanın.
Kesitli (disconnection) ve düz reglet arasındaki fark nedir?
Kesitli reglete üstten test fişi soktuğunuzda hat fiziksel olarak açılır; abone tarafını santralden ayırıp iki yönü de ayrı ölçebilirsiniz. Düz reglette böyle bir ayırma yoktur, tüm çift baştan sona bağlıdır.
LSA Krone regleti veri (Cat6) için de kullanılır mı?
Klasik LSA reglet ses/telefon ve düşük hızlı sinyal içindir. Yüksek hızlı Ethernet için Keystone jak veya patch panel gibi Cat6/Cat7 uyumlu IDC sonlandırmaları kullanılır; mantık benzer ama frekans performansı farklıdır.
LSA Krone klemens sistemi, doğru reglet, uygun tel ve düzgün bir punch-down disipliniyle kurulduğunda yıllarca sorunsuz hizmet verir. İhtiyacınız olan reglet, test kordonu ve sinyal tellerini Bisıfır ürün kataloğunda bulabilir, teknik sorularınız için ekibimize danışabilirsiniz.
