Profesyonel bir ağ kurulumunun en görünür noktası duvar prizleridir. Keystone jak adı verilen bu modüler konnektörler, Cat5e/Cat6/Cat7 Ethernet kablolarının duvar prizi veya patch panele sonlandırılmasını sağlar. Doğru montaj, ağınızın gerçek performansını ortaya çıkarırken hatalı sonlandırma Gigabit hızlarınızı megabit seviyesine düşürebilir. Bu rehberde keystone jak montajını adım adım anlatıyoruz.
Keystone Jak Nedir?

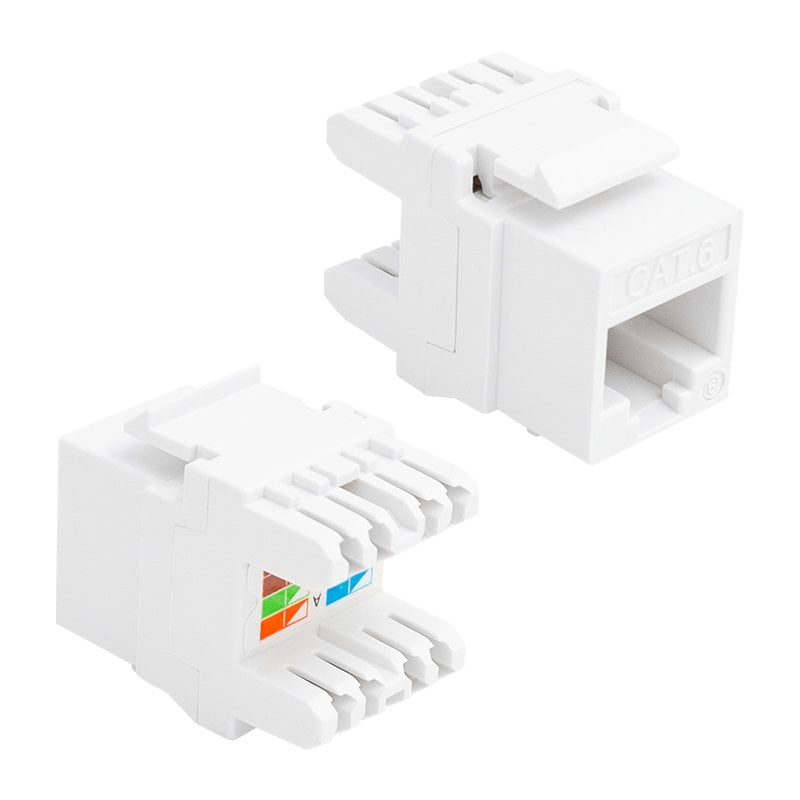

Keystone jak; duvar prizi, patch panel ve yüzey montaj kutularına takılabilen, standart boyutlu (yaklaşık 16.5x14.5 mm) modüler konnektör sistemidir. Adını özellikle ABD'de yaygın kullanılan yanda tutturma mekanizmasından alır. Shopify kataloğumuzdaki keystone jak modelleri kategoriler halindedir:
- Cat3 Keystone Jack — telefon hattı, eski sistemler
- Cat5e Keystone Jack — 1 Gigabit standart
- Cat6 Keystone Jack — 1 Gigabit yoğun kullanım
- Cat6/Cat7 FTP Tam Korumalı — 10 Gigabit, STP yapı
Gerekli Malzeme ve Aletler
| Malzeme | Kullanım |
|---|---|
| Keystone jak modülü | Her nokta için 1 adet |
| LSA/Krone (punch-down) aleti | Telleri yuvalara basmak için |
| Kablo soyucu | Dış kılıfı temiz soymak için |
| Yan keski | Fazla telleri kesmek için |
| Cetvel/ölçü | Büküm açma miktarını ölçmek |
| Etiket | Port numaralandırma |
| Test cihazı | Montaj sonrası test |
Profesyonel bir montaj için EZ Sıkma Pensesi ve RJ45 Kablo Test Cihazı yeterli olur.
T568A ve T568B Standartları
Ethernet kablolarında iki renk sıralama standardı vardır: T568A ve T568B. İkisi de işlevsel olarak aynı sonucu verir ancak aynı kabloda her iki uçta da aynı standart kullanılmalıdır.
T568A Sıralaması
- Beyaz-Yeşil
- Yeşil
- Beyaz-Turuncu
- Mavi
- Beyaz-Mavi
- Turuncu
- Beyaz-Kahverengi
- Kahverengi
T568B Sıralaması (Türkiye Standardı)
- Beyaz-Turuncu
- Turuncu
- Beyaz-Yeşil
- Mavi
- Beyaz-Mavi
- Yeşil
- Beyaz-Kahverengi
- Kahverengi
Türkiye ve Avrupa'da T568B yaygın olarak kullanılır. Keystone jak modüllerinin üzerinde her iki standart için ayrı renkli etiketler bulunur — hangisini seçtiyseniz ona göre yerleştirin.
Adım Adım Keystone Montajı
1. Kablonun Dış Kılıfını Soyun
Kablo soyucu ile kablonun dış plastik kılıfını ucundan itibaren 3-4 cm kadar soyun. İçteki telleri çizmemeye dikkat edin. Soyma sırasında folyo (varsa) dikkatlice ayrılmalı, drain wire korunmalıdır.
2. Bükümlü Çiftleri Ayırın
4 adet bükümlü çifti (8 tel) görmelisiniz:
- Turuncu / Beyaz-Turuncu
- Yeşil / Beyaz-Yeşil
- Mavi / Beyaz-Mavi
- Kahverengi / Beyaz-Kahverengi
Çiftleri birbirinden ayırın ancak bükümleri sadece sonlandırma yerinde açın. Bu kurala uymak Gigabit performansının kritik şartıdır.
3. Büküm Açma Miktarı
| Kategori | Maksimum Açma |
|---|---|
| Cat5e | 13 mm |
| Cat6 | 13 mm |
| Cat6a/Cat7 | 8 mm |
Belirtilen değerden daha fazla büküm açmak crosstalk'u artırır ve kategorinin avantajını yok eder.
4. Telleri Renk Yuvalarına Yerleştirin
Keystone jak modülünün üzerindeki renkli etiketi kontrol edin. T568B seçtiyseniz T568B yuvalarına yerleştirin. Her tel yuvasına tam oturmalı, yan taraflara sarkma olmamalıdır.
5. LSA Aleti ile Punch-Down
LSA (punch-down) aletinin keskin kenarı dışa bakacak şekilde tuttuğunuzdan emin olun. Bu şekilde alet hem teli yuvaya basar hem de fazla kısmı otomatik keser. Her bir çifti tek tek bastırın — sabit ve dik bir baskı uygulayın.
6. Keystone'u Duvar Prizine Takın
Sonlandırma tamamlandıktan sonra keystone jak modülünü duvar kutusuna veya patch panele takın. "Klik" sesi duyana kadar yerine oturtun.
7. Patch Panel'de Montaj
Patch panel üzerinde keystone modüller sıralı olarak yerleştirilir. 24 ve 48 portlu patch panel modellerimiz (24 Port Cat6, 48 Port Cat6) rack kabinet 1U ve 2U slotlara monte edilir.
8. Test Edin
Her noktayı mutlaka test cihazı ile kontrol edin. Test cihazı pin numaralarını LED ile sırayla gösterir — eğer sıralama yanlışsa veya bir tel kopuksa göstergelerden hemen anlaşılır.
Korumalı (FTP) Keystone Özel Notları
Cat6/Cat7 FTP keystone modellerinde ekranlama kesintiye uğramamalıdır. Dikkat edilmesi gerekenler:
- Kablonun folyo koruması modül gövdesiyle temas etmelidir
- Drain wire (topraklama teli) modülün metal gövdesine bağlanmalı
- Patch panel metal rail'ı bina topraklamasına bağlı olmalı
- Yanlış topraklama, korumasız UTP'den daha kötü performans verir
Sık Yapılan Hatalar
- Bükümü çok açmak: En yaygın hata. 13 mm sınırını aşmayın.
- Yanlış renk sıralaması: T568A ve T568B karışımı yapmayın.
- Yetersiz punch: Hafif basılmış teller zamanla gevşer ve bağlantıyı kaybeder.
- Folyoyu kesmek: FTP keystone'da folyoyu keserseniz ekranlama kaybolur.
- Testsiz teslim: Hatalı bir port tüm kurulumun güvenilirliğini zedeler.
- Kategoriyi uyumsuz seçmek: Cat6 kabloya Cat5e jak takmak kategoriyi Cat5e'ye düşürür.
Profesyonel İpuçları
- Kablo yedekliği bırakın: Keystone arkasında 20-30 cm yedek kablo bırakın. İleride onarım için kritik.
- Etiketleyin: Her duvar prizi ve patch panel portu aynı numara ile işaretli olmalı.
- Doğru yönde takın: Keystone'un "klik" yönünü kontrol edin — çoğu model tek yönlüdür.
- Rack kabinet topraklaması: FTP ve STP sistemlerde topraklama kritik.
Sonuç
Keystone jak montajı profesyonel ağ kurulumlarının temel becerisidir. Doğru kategoriye uygun modül seçimi, T568B sıralaması, minimum büküm açma ve LSA aleti ile düzgün sonlandırma — bu dört kural ağınızın yıllarca sorunsuz çalışmasını sağlar. bisifir.com.tr olarak Cat3'ten Cat7'ye kadar tüm keystone jak modellerini, patch panel ve sonlandırma aletlerini HQ Speed güvencesiyle sunuyoruz.
