Telekomünikasyon ve elektrik altyapı projelerinde kablo ekleme işlemleri, hem teknik hem de uzun ömürlü bir bağlantı gerektirir. Bu noktada devreye giren Raykem ek mufu, ısıyla büzüşen özel yapısıyla kabloları nem, toz ve mekanik hasara karşı koruyarak güvenilir bir bağlantı sağlar. Bu rehberde Raykem A, B ve C tipi ek muflarını, farklılıklarını ve doğru model seçimini inceliyoruz.
Raykem Ek Mufu Nedir?
Raykem ek mufu, iki veya daha fazla kablo ucunu birleştirmek için kullanılan, ısı uygulandığında büzüşerek kabloya sıkıca yapışan koruyucu bir kablo ek elemanıdır. İçindeki yapışkan tabaka sayesinde hem mekanik bağlantıyı güçlendirir hem de bağlantı noktasını su ve neme karşı tamamen izole eder.
Telefon altyapısı, PSTN hat bağlantıları, bakır iletken kablo eklerinde standart çözüm olarak kabul gören Raykem ek mufları, üç farklı bağlantı geometrisi için üç ayrı tipte üretilmektedir: A (düz), B (branşman/T) ve C (üçlü/Y).
Raykem Ek Mufu Tipleri ve Farkları

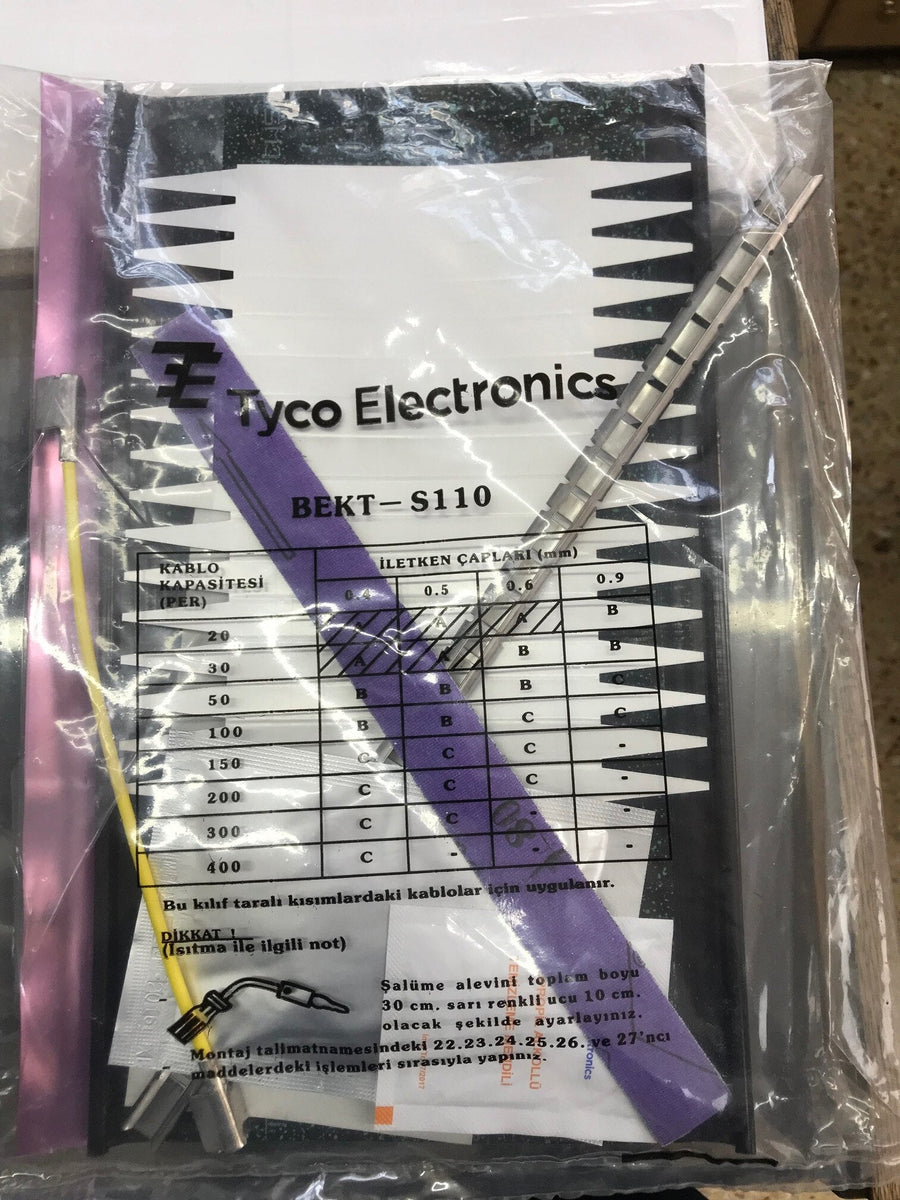

Raykem A Tipi — S-110 (Düz Bağlantı)
İki kablo ucunu doğrusal olarak birleştiren en temel ek mufu modelidir. Hat uzatma ve kopuk kablo tamirinde kullanılır.
| Özellik | Detay |
|---|---|
| Model | Raykem S-110 |
| Bağlantı Tipi | Düz (Straight) — 2 kablo ucu |
| Kullanım | Kablo uzatma, kopuk hat tamiri |
| Uygulama | Isı tabancası ile büzüştürme |
Ne zaman kullanılır? Saha çalışmalarında kopan veya kısa gelen bir kabloyu uzatmanız gerektiğinde A tipi ek mufu tercih edin. Dışarıdan bakıldığında tek parça kablo görünümü verir.
Raykem B Tipi — S-210 (Branşman / T Bağlantı)
Bir ana hattan ikinci bir hattın ayrılması gerektiğinde kullanılan T şeklinde ek mufu modelidir. Dağıtım noktaları için tasarlanmıştır.
| Özellik | Detay |
|---|---|
| Model | Raykem S-210 |
| Bağlantı Tipi | T tipi — 1 ana hat + 1 dal |
| Kullanım | Hat dağıtımı, branşman noktası |
| Uygulama | Isı tabancası ile büzüştürme |
Ne zaman kullanılır? Bir telefon hattından birden fazla noktaya sinyal dağıtmanız gerektiğinde veya ana kablo üzerinden ek bir cihaza bağlantı almanız gerektiğinde B tipi kullanın.
Raykem C Tipi — S-310 (Üçlü / Y Bağlantı)
Bir ana hattan iki farklı yöne dal alınması gereken durumlarda kullanılan Y şeklinde ek mufu modelidir. Bina içi dağıtım kutuları ve çok noktalı telekom altyapılarında tercih edilir.
| Özellik | Detay |
|---|---|
| Model | Raykem S-310 |
| Bağlantı Tipi | Y tipi — 1 ana hat + 2 dal |
| Kullanım | Çok noktalı dağıtım, Y bağlantısı |
| Uygulama | Isı tabancası ile büzüştürme |
Ne zaman kullanılır? Tek bir hattan aynı anda iki farklı noktaya sinyal veya bağlantı götürmeniz gerektiğinde C tipi idealdir. Bina içi dağıtım panolarında ve çok daireli konut projelerinde yaygın olarak kullanılır.
Hangi Tipi Seçmeliyim? Hızlı Karar Tablosu
| İhtiyacınız | Doğru Model |
|---|---|
| Kablo uzatma / kopuk hat tamiri | Raykem A — S-110 |
| Bir hattan tek dal alma (T şekli) | Raykem B — S-210 |
| Bir hattan çift dal alma (Y şekli) | Raykem C — S-310 |
Raykem Ek Mufu Nasıl Uygulanır?
- Kablo uçlarını hazırlayın: Birleştirilecek kablo uçlarının yalıtımını 2-3 cm soyun, iletken telleri açın
- Bağlantıyı yapın: Kablo uçlarını uygun YAK konnektör veya lehim ile birleştirin
- Mufu yerleştirin: Raykem ek mufunu bağlantı noktasının üzerine, ortada kalacak şekilde kaydırın
- Isı uygulayın: Isı tabancasını mufun ortasından dışa doğru hareket ettirerek eşit şekilde ısıtın (yaklaşık 120-150°C)
- Soğumayı bekleyin: Mufu soğumadan çekmeyin veya bükmeyin — tam yapışma için 2-3 dakika bekleyin
⚠ Dikkat: Alev veya çakmak kullanmayın — eşit ısı dağılımı sağlanamaz, mufu hasar görür. Mutlaka ısı tabancası kullanın.
YAK Konnektörlerle Birlikte Kullanım
Raykem ek mufları genellikle YAK-1 (Kunt) jel dolgulu kablo ek konnektörleriyle birlikte kullanılır. YAK konnektörler kablo uçlarını elektriksel olarak birleştirirken Raykem mufu bu bağlantı noktasını mekanik ve çevresel etkenlerden korur. İkisi birlikte kullanıldığında:
- Oksitlenmeye karşı tam koruma (YAK'ın jel dolgusu sayesinde)
- Nem ve suya karşı dış koruma (Raykem mufunun büzüşmesi sayesinde)
- Mekanik dayanım (çekme ve bükülmeye karşı)
Bu kombinasyon özellikle açık alan, bodrum ve nemli ortam kablo eklerinde en güvenilir yöntemi oluşturmaktadır.
Kullanım Alanları
- PSTN Telefon Altyapısı: Bina içi ve bina arası telefon hattı ek ve tamir işlemleri
- Telekom Dağıtım Kutuları: Çok daireli konut, AVM ve ofis binalarında hat dağıtım noktaları
- Bakır İletken Kablo Ekleri: Düşük voltajlı sinyal ve veri kablosu birleştirme
- Saha Tamir İşleri: Kopan veya hasar gören kablo hatlarının hızlı tamiri
- Fiber Öncesi Altyapı: Mevcut bakır hat altyapısının güçlendirilmesi ve uzatılması
Raykem Ek Mufu Seçerken Dikkat Edilecekler
- Kablo çapına uygun model seçin: Muf iç çapı kullandığınız kablo dış çapıyla uyumlu olmalıdır
- Bağlantı geometrisini belirleyin: Düz mü, T mi, Y mi — önce bağlantı şeklini netleştirin
- Ortam koşullarını gözetин: Nemli ve açık alan uygulamalarında daha uzun mufu tercih edin
- Orijinal ürün kullanın: Düşük kaliteli muflarda büzüşme yeterli olmaz, bağlantı noktası açıkta kalır
