Bakır kablonun bittiği yerde fiber başlar. Ama sahada fiber hattı çalıştıramamanın en yaygın sebebi kablonun kendisi değil, konnektör seçimi ve konnektör ucunun temizliğidir. Yanlış tipte bir konnektör aldığınızda pano kapağı kapanmaz; yanlış cilalı (polish) bir ucu taktığınızda link kalkar ama hız düşer; ucu temizlemeden taktığınızda ise 20 saniyede kalıcı çizik bırakırsınız.
Bu rehberde fiber optik konnektörlerin dört ana tipini (SC, LC, ST, FC), PC/UPC/APC cila farkını, single-mode ile multi-mode eşleşmesini, adım adım sonlandırma akışını ve profesyonellerin uyguladığı temizlik disiplinini anlatıyoruz. Bakır tarafındaki karşılığı için Keystone jak montajı rehberimize de göz atabilirsiniz.
Fiber Optik Konnektör Nedir? Hangi Parçalardan Oluşur?
Fiber optik konnektör, saç telinden ince cam fiberin ucunu mekanik olarak hizalayıp karşı fiberle mikron hassasiyetinde buluşturan bir arayüzdür. Bakır konnektörde iletken teması yeterlidir; fiberde ise iki cam yüzeyin optik eksenlerinin çakışması gerekir. Bu yüzden fiyat farkı da, hassasiyet de bambaşkadır.
Her fiber konnektörün ortak dört parçası vardır:
- Ferrule (seramik bilezik): Fiberi merkezde tutan, genelde zirkonya seramikten 2.5 mm veya 1.25 mm çaplı silindir. Asıl hizalamayı bu yapar.
- Gövde (housing): Konnektörü adaptöre kilitleyen plastik/metal kısım. SC'de push-pull, ST'de bayonet, FC'de vidalı olan parça budur.
- Boot (kılıf): Kablonun konnektöre girdiği noktada bükülme yarıçapını koruyan esnek kılıf. Rengi çoğu zaman cila tipini belli eder.
- Adaptör / coupler: İki konnektörü karşılıklı birleştiren pasif eleman. Bakırdaki RJ45 coupler mantığının optik karşılığıdır.
Kritik nokta şudur: ferrule uç yüzeyi (end-face) sinyalin geçtiği tek yerdir ve çapı yaklaşık 9 mikrondur. Gözle görünmeyen bir toz zerresi bile bu çekirdeği tamamen kapatabilir.
SC, LC, ST ve FC: Dört Ana Konnektör Tipi ve Farkları
Piyasada onlarca konnektör adı dolaşsa da Türkiye sahasında karşınıza pratikte dört tip çıkar. Aralarındaki en belirgin fark kilitleme mekanizması ve ferrule çapıdır.
| Konnektör | Kilitleme | Ferrule Çapı | Yoğunluk | Tipik Kullanım |
|---|---|---|---|---|
| SC (Subscriber Connector) | Push-pull, kare gövde | 2.5 mm | Düşük | FTTH abone kutusu, ODF, modem girişi |
| LC (Lucent Connector) | RJ45 benzeri tırnak klips | 1.25 mm | Yüksek (SC'nin yarısı) | SFP/SFP+ modül, switch, veri merkezi |
| ST (Straight Tip) | Bayonet (bas-çevir, BNC benzeri) | 2.5 mm | Düşük | Eski kampüs omurgası, endüstriyel tesis |
| FC (Ferrule Connector) | Vidalı somun | 2.5 mm | Düşük | Ölçüm cihazı, OTDR, titreşimli ortam |
Pratik seçim kuralı: Aktif cihaz tarafı LC, pasif dağıtım tarafı SC. Bugün alacağınız hemen her switch, medya dönüştürücü veya SFP modül LC ister; bina girişindeki ODF ve abone kutuları ise ağırlıklı olarak SC/APC'dir. ST ve FC yeni projede tercih edilmez, ama mevcut tesiste karşınıza çıkarsa dönüştürmek yerine aynı tipte devam etmek daha ucuzdur.
PC, UPC ve APC: Cila Farkı ve Renk Kodları
Konnektörün adının yanındaki /UPC veya /APC eki, ferrule ucunun nasıl taşlandığını anlatır. Bu, tipten daha kritik bir detaydır çünkü APC ile UPC birbirine fiziksel olarak takılabilir ama hattı bozar.
| Cila Tipi | Uç Geometrisi | Return Loss | Boot Rengi | Nerede |
|---|---|---|---|---|
| PC | Hafif küresel, düz | ~ -40 dB | Genelde bej/gri | Eski tesis, artık tercih edilmez |
| UPC | Ultra küresel, daha iyi taşlanmış | ~ -55 dB | Mavi (SM) / bej (MM) | Veri ağı, LAN, kurumsal omurga |
| APC | 8° açılı taşlama | ~ -65 dB ve üzeri | Yeşil | FTTH, GPON, CATV, RF over fiber |
Sahada işinizi görecek tek cümle: Yeşil konnektör yeşile, mavi konnektör maviye takılır. Yeşil (APC) bir jumper'ı mavi (UPC) bir adaptöre zorlarsanız açılı yüzey düz yüzeye tam oturmaz; arada hava boşluğu kalır, ekleme kaybı (insertion loss) 1 dB'nin üstüne çıkar ve daha kötüsü her iki ucu da kalıcı olarak çizersiniz.
Single-Mode ve Multi-Mode: Konnektör Eşleşmesi
Konnektör tipi kadar kabloya da bakmak gerekir. Single-mode (SM, 9/125 µm) fiber uzun mesafe için tasarlanmıştır, sarı dış kılıfla gelir ve genelde UPC ya da APC ile sonlandırılır. Multi-mode (MM, 50/125 veya 62.5/125 µm) fiber bina içi kısa mesafede kullanılır; OM3 için turkuaz, OM4 için mor, OM5 için limon yeşili kılıf standarttır ve neredeyse her zaman UPC'dir — multi-mode'da APC kullanılmaz.
Bir SM fiberi MM fibere eklemek, aradaki çekirdek çapı farkı yüzünden ciddi kayıp yaratır ve sahada "link var ama paket kaybı sürüyor" tablosunun en klasik sebebidir. Bakır tarafında kategori karıştırmanın yarattığı soruna benzer; farkları için Cat5e / Cat6 / Cat7 karşılaştırmamızı okuyabilirsiniz.
Fiber Sonlandırma: Adım Adım Uygulama
Sahada en yaygın yöntem pigtail + füzyon ektir: fabrikada sonlandırılmış hazır konnektörlü bir kuyruk (pigtail), gelen hat fiberine füzyon makinesiyle eklenir. Adımlar şöyledir:
- Kablo girişini hazırlayın. Kabloyu kutuya sabitleyin, zırhlı kablo ise dış zırhı ayrı bir aletle açın. Zırhlı kablolarda Goldtool TTK-188 zırhlı fiber optik kablo soyucu gibi derinlik ayarlı bir alet şarttır; universal pense zırhı ezip içerideki tüpü keser.
- Dış kılıf ve gevşek tüpü soyun. Yaklaşık 1–1,5 metre çalışma payı bırakın. Goldtool TTK-157 fiber optik kablo kesici ve sıyırıcı ile buffer tüpü kesin, aramid (kevlar) ipliklerini ayırıp kaset kilidine bağlayın.
- Kaplamayı (coating) sıyırın. 250 µm kaplamayı yaklaşık 3–4 cm sıyırıp çıplak 125 µm cama ulaşın. Bu noktadan sonra fibere çıplak elle dokunmayın.
- Temizleyin ve kesin (cleave). İzopropil alkolle silin, kurumasını bekleyin, cleaver ile dik açılı temiz bir kesim alın. Kesim açısı 0,5°'yi geçerse ek kaybı fırlar.
- Füzyon ekini yapın. Makaronu (koruma fişeği) önceden fibere geçirmeyi unutmayın — unutulursa tüm adımlar tekrarlanır. Ek sonrası fişeği ekin üstüne kaydırıp fırında büzüştürün.
- Kasete yerleştirin. Fazlalık fiberi minimum 30 mm bükülme yarıçapına saygı göstererek kasete sarın. Keskin dönüş = makro bükülme kaybı.
- Konnektörü temizleyip takın ve ölçün. Pigtail ucunu adaptöre takmadan önce mutlaka temizleyin, ardından güç ölçer / OTDR ile doğrulayın.
Füzyon makinesine erişiminiz yoksa mekanik ek konnektörü (fast connector) alternatiftir: fiber, konnektörün içindeki jel dolu yuvaya kesilip sıkıştırılır. Montajı 2 dakikadır ama tipik kaybı 0,3–0,5 dB civarındadır ve zamanla jel kuruduğu için omurga hattında değil, abone tarafında tercih edilmelidir.
Boru içinden fiber çekme aşaması için fiber kılavuz çubuğu rehberimizde çap ve metraj seçimini ayrıntılı anlattık; ürün tarafı için Fiber Kılavuz koleksiyonuna bakabilirsiniz.
Konnektör Temizliği: Arızaların En Büyük Sebebi
Fiber ağlarda saha arızalarının büyük çoğunluğu kopan kablodan değil, kirli konnektör ucundan kaynaklanır. Single-mode fiberde ışığın geçtiği çekirdek 9 mikrondur; havadaki tipik bir toz zerresi 2–15 mikron arasındadır. Yani tek bir toz taneciği çekirdeğin tamamını gölgeleyebilir.
Daha kötüsü şudur: kirli bir konnektörü adaptöre taktığınızda toz iki cam yüzey arasında ezilir ve kalıcı çizik bırakır. O andan sonra temizlik de işe yaramaz, konnektörü değiştirmek gerekir. Bu yüzden kural nettir: her takıştan önce temizle, şüphelendiğinde tekrar temizle.
Pratik temizlik akışı
1) One-click temizleyiciyi konnektöre/adaptöre dik bastırın, "klik" sesini duyun. 2) Gerekirse ikinci kez tekrarlayın. 3) Ağır kirlilikte önce izopropil alkollü mendille ıslak, sonra kuru silme yapın. 4) Temizlikten hemen sonra takın; açıkta bekletmeyin, toz kapağını (dust cap) geri takın.

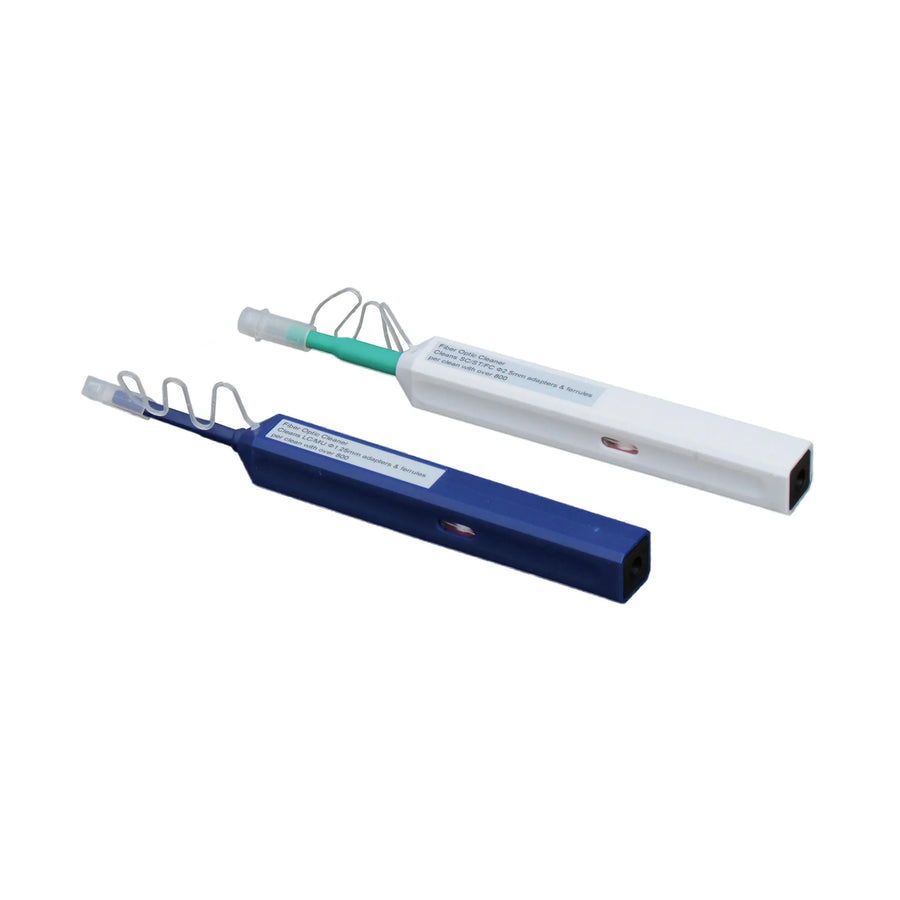

Bisıfır'da bu iş için iki farklı one-click temizleyici bulunuyor: veri merkezi ve SFP tarafındaki 1.25 mm uçlar için Goldtool FCL-125C LC fiber konnektör temizleyici, ODF ve abone tarafındaki 2.5 mm uçlar için ise Goldtool FCL-250C SC/ST/FC temizleyici. Her ikisi de yaklaşık 800 temizlik ömrüne sahiptir ve hem konnektör ucunu hem adaptör içini temizleyebilir.
Sahada En Sık Yapılan 7 Hata
- APC'yi UPC'ye zorlamak. Yeşili maviye takmayın; iki ucu birden bitirirsiniz.
- Toz kapağını çöpe atmak. Kapak sarf malzeme değil, koruma ekipmanıdır. Çıkarılan her konnektöre geri takılmalıdır.
- Bükülme yarıçapını aşmak. Patch kabloyu kablo bağıyla sıkı çekmek, klasik "sebepsiz kayıp" kaynağıdır. Fiberde kablo bağını asla sıkmayın, gevşek sabitleyin.
- Çalışan hatta çıplak gözle bakmak. 1310/1550 nm ışık görünmez ama retinaya zarar verir. Ölçüm dışında uca bakmayın.
- Makaronu ek öncesi geçirmeyi unutmak. Füzyon sonrası fark edilir, tüm hazırlık baştan yapılır.
- SM ve MM karıştırmak. Sarı kılıf ile turkuaz kılıf aynı hatta birleşmez.
- Zırhlı kabloyu düz sıyırıcıyla açmak. Zırh için ayrı bir alet gerekir; aksi halde iç tüp ezilir.
Hangi Aletler Gerekli? Minimum Saha Çantası
Fiber sonlandırma yapan bir ekibin çantasında en az şunlar bulunmalıdır:
| İhtiyaç | Alet | Neden |
|---|---|---|
| Kablo açma | Fiber kesici / sıyırıcı | Buffer tüpü fibere zarar vermeden açmak |
| Zırhlı kablo | Zırh soyucu | Çelik zırhı derinlik ayarlı kesmek |
| Uç temizliği (LC) | 1.25 mm one-click | SFP ve switch tarafı |
| Uç temizliği (SC/ST/FC) | 2.5 mm one-click | ODF, abone kutusu, ölçüm cihazı |
| Boru içi çekme | Fiber kılavuz sustası | Kabloyu menfezden geçirmek |
Tüm bu aletleri ve daha fazlasını El Aletleri koleksiyonumuzda, marka bazlı listeyi ise Goldtool koleksiyonunda bulabilirsiniz. Fiberin görüntü tarafındaki kullanımı için Fiber Optik ve AOC teknolojisi yazımıza göz atın.
Sıkça Sorulan Sorular
SC ile LC arasındaki fark nedir?
İkisi de push-pull mantığıyla çalışır ama LC'nin ferrule çapı 1.25 mm, SC'ninki 2.5 mm'dir. LC yaklaşık yarı yer kapladığı için switch ve SFP modüllerde standart hâline gelmiştir; SC ise daha büyük ve daha sağlam gövdesiyle ODF ve abone kutularında yaygındır. Aynı hattın iki ucunda farklı tip olabilir, arada SC-LC patch kablo veya adaptör kullanılır.
Yeşil (APC) konnektörü mavi (UPC) porta takabilir miyim?
Takmayın. Fiziksel olarak girse bile APC'nin 8° açılı yüzeyi UPC'nin düz yüzeyine oturmaz. Sonuç: yüksek ekleme kaybı, kararsız link ve her iki konnektör ucunda kalıcı çizik. Renk kodunu takip edin: yeşil yeşile, mavi maviye.
Fiber konnektörü nasıl temizlemeliyim?
En pratik yöntem one-click (tek tık) temizleyicidir: ucu konnektöre veya adaptöre dik bastırıp "klik" sesini duyduğunuzda kaset içindeki kuru bez ferrule yüzeyini siler. Yağlı kirlerde önce izopropil alkollü mendil, ardından kuru silme yapın. LC için 1.25 mm, SC/ST/FC için 2.5 mm uçlu model gerekir.
Füzyon ek mi, mekanik ek konnektör mü kullanmalıyım?
Omurga ve uzun mesafe hatlarda füzyon ek tercih edilir; tipik kaybı 0,02–0,1 dB'dir ve kalıcıdır. Mekanik ek (fast connector) montajı hızlıdır ve makine gerektirmez ama 0,3–0,5 dB kayıp verir, jel zamanla yaşlanır. Abone tarafı ve acil onarımda mekanik ek makul, kritik omurgada değil.
Fiber kabloyu ne kadar bükebilirim?
Klasik single-mode patch kabloda güvenli minimum bükülme yarıçapı kablo çapının yaklaşık 10–20 katı, pratikte 30 mm civarıdır. Bend-insensitive (G.657) fiberlerde bu değer 7,5–15 mm'ye kadar iner. Sınırı aştığınızda ışık kılıftan kaçar, kayıp artar ve kablo zamanla kırılır. Fiber kabloyu kablo bağıyla asla sıkı çekmeyin.
Özet
Fiber optik konnektör seçiminde üç soruya net cevap verin: hangi tip (aktif cihaz LC, pasif dağıtım SC), hangi cila (veri ağı UPC, FTTH/GPON APC) ve hangi fiber (uzun mesafe SM, bina içi MM). Bu üçü tutarlı olduğunda kalan tek iş disiplinli temizliktir — sahadaki arızaların büyük bölümü tam da burada kaybedilir.
