Bir patch kablo yaptınız, test cihazı sekiz ışığı da yaktı, her şey yolunda. Üç ay sonra aynı kablo switch'ten kendiliğinden çıkıyor ya da RJ45 konnektörün plastik tırnağı kablo kanalına takılıp kırılıyor. Bu, sahada en çok karşılaşılan ve en kolay önlenen arızadır. Çözümü küçük bir plastik parçadır: RJ45 boot kılıf. Bu rehberde boot kılıfın ne işe yaradığını, hangi tipin hangi konnektörle çalıştığını, kablo dış çapına göre ölçü seçimini, renk kodlamasıyla kablo yönetimini ve adım adım montajı anlatıyoruz.
RJ45 Boot Kılıf Nedir?

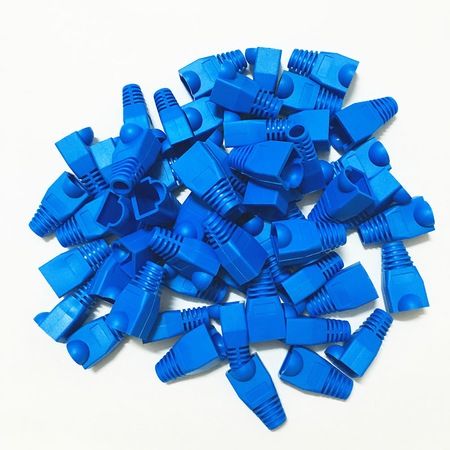

RJ45 boot kılıf (İngilizcede "strain relief boot"), Ethernet konnektörünün arkasına geçirilen esnek plastik ya da PVC bir koruma parçasıdır. İki temel işi vardır: konnektörün açılıp kapanan plastik kilit tırnağını dış darbelerden korumak ve kablonun konnektöre girdiği noktadaki bükülme gerilimini (strain relief) dağıtmak. Yani hem tırnağın kırılmasını hem de kablo kılıfının konnektör dibinde çatlayıp iletkenlerin kopmasını engeller.
Boot kılıf, kablonun elektriksel performansını değiştirmez; bant genişliğine, kategoriye veya hıza etkisi yoktur. Tamamen mekanik bir koruma elemanıdır. Ancak sahada kablonun ömrünü belirleyen şey çoğu zaman elektriksel değil mekanik dayanımdır. Kullanıma hazır fabrika üretimi kablolarda (örneğin Cat6 hazır patch kablolarımızda) boot kılıf zaten enjeksiyonla gövdeye basılmıştır; kendi kablonuzu sıkıyorsanız ayrıca takmanız gerekir.
Boot Kılıf Neden Gerekli?
"Ben hiç takmıyorum, bir şey olmuyor" cümlesi genelde kablo henüz yeniyken kurulur. Kılıfsız bir patch kablonun tipik sonu şudur:
- Tırnak kırılması: Rack içinde kabloyu çekerken tırnak komşu kabloya takılır ve kırılır. Kırık tırnaklı konnektör porta oturmaz, kablo kendiliğinden çıkar; aralıklı kopmalar ("bazen internet gidiyor") başlar.
- Dip çatlağı: Kablo konnektörün hemen arkasından 90 derece bükülünce dış kılıf çatlar, çift bükümlü çiftler açılır, NEXT (yakın uç diyafonisi) bozulur. Kablo test cihazında "geçti" görünse bile gerçek hızda düşüş yaşarsınız.
- Yorulma kopması: Masaüstü ve toplantı odası gibi kablonun sürekli takılıp çıkarıldığı noktalarda iletkenler tam konnektör dibinde yorulup kopar.
Bir boot kılıfın adet maliyeti kuruşlarla ölçülür; kırık tırnaklı bir kabloyu bulup yeniden sıkmanın maliyeti ise bir teknisyenin sahaya gidişidir. Network malzemeleri koleksiyonumuzda boot kılıfları 100'lü paketler hâlinde bulabilirsiniz.
RJ45 Boot Kılıf Çeşitleri
Piyasada hepsine "kılıf" dense de, konnektör tipinize göre farklı boot kullanılır. Yanlış tip ya konnektöre geçmez ya da tırnağı bastırıp kilitlenmeyi engeller.
| Boot Tipi | Uyumlu Konnektör | Öne Çıkan Özellik | Nerede Kullanılır |
|---|---|---|---|
| Standart boot (Cat5e/Cat6) | Klasik 8P8C UTP plug | Tırnağı üstten örter, esnek PVC | Ofis patch kabloları, duvar prizi hatları |
| EZ (pass-through) boot | Açık uçlu EZ / pass-through plug | Daha geniş iç ağız, EZ plug gövdesine oturur | Seri üretim saha montajı |
| Cat6A / Cat7 koruma kılıfı | Metal / zırhlı STP-FTP plug | Kalın dış çaplı (7–8 mm) kabloya uyar | 10 Gbps omurga, veri merkezi |
| Snagless (takılmaz) boot | Standart plug | Tırnak üzerine rampa yapar, hiçbir yere takılmaz | Yoğun rack ve kablo kanalları |
| Entegre (fabrika basılmış) boot | Hazır patch kablo | Sökülemez, en yüksek mekanik dayanım | Kullanıma hazır kablolar |
Klasik plug kullanıyorsanız standart RJ45 boot kılıf (100 adet), açık uçlu plug kullanıyorsanız EZ boot kılıf, zırhlı Cat7 hatlarında ise Cat7 RJ45 plug koruma kılıfı doğru seçimdir.
Doğru Ölçü: Kablo Dış Çapı (OD) Uyumu
Boot kılıf seçerken tek kritik ölçü, kablonuzun dış çapıdır (OD – outer diameter). Kılıfın arka deliği kablodan küçükse kılıf geçmez; çok büyükse kablo kılıfın içinde oynar ve gerilim azaltma işlevini yerine getirmez.
| Kablo Tipi | Tipik Dış Çap | Uygun Boot |
|---|---|---|
| Cat5e UTP | 4,8 – 5,5 mm | Standart boot |
| Cat6 UTP | 5,5 – 6,2 mm | Standart / EZ boot |
| Cat6 FTP (folyolu) | 6,0 – 6,8 mm | Geniş ağızlı boot |
| Cat6A / Cat7 S/FTP | 7,0 – 8,2 mm | Cat7 koruma kılıfı |
Pratik kural: elinizdeki kablonun dış çapını kumpasla ölçün, boot kılıfın kablo üzerinde elle itilerek geçtiği ama kendiliğinden kaymadığı ölçüyü seçin. Kablo kategorileri ve dış çap farkları için Cat6 mı Cat7 mi? Ethernet Kablo Seçim Rehberi yazımıza, zırhlama farkları için UTP vs FTP vs STP karşılaştırmamıza bakabilirsiniz.
Renk Kodlaması ile Kablo Yönetimi
Boot kılıfın ikinci, çoğu kişinin atladığı faydası kablo yönetimidir. Rack içinde 48 kablonun hepsi gri olduğunda hangisinin nereye gittiğini bulmak dakikaları yer. Renkli boot kılıf, kablonun kendisini değiştirmeden görsel bir etiketleme sağlar. Yapı kablolama etiketleme mantığında (TIA-606 yaklaşımı) yaygın kullanılan bir şema şudur:
- Mavi: Son kullanıcı / masaüstü veri hatları
- Sarı: Kamera ve PoE ile beslenen cihaz hatları
- Kırmızı: Kritik sistemler, sunucu ve güvenlik duvarı bağlantıları
- Beyaz / gri: Uplink, switch'ler arası bağlantı
- Siyah: Genel amaçlı ve yedek hatlar
Bu şema zorunlu bir standart değildir; önemli olan kurum içinde tek bir şemayı seçip tutarlı uygulamaktır. PoE ile beslenen hatları ayrı renkle işaretlemek, bakımda yanlış porta müdahaleyi ciddi ölçüde azaltır; PoE mantığı için PoE Nedir? Power over Ethernet Rehberi yazımızı okuyabilirsiniz. Boot kılıflarımız beyaz, gri, mavi, kırmızı, sarı ve siyah renklerde; tüm konnektör ve kılıf çeşitleri Plug Çeşitleri koleksiyonunda yer alıyor.
Adım Adım: Boot Kılıflı Patch Kablo Sıkma
Boot kılıfın en meşhur tuzağı şudur: kabloyu sıktıktan sonra kılıfı takamazsınız. Sıra kritiktir.
- Kılıfı ÖNCE geçirin. Kabloyu soymadan önce boot kılıfı, dar ağzı konnektöre bakacak yönde kabloya geçirin ve 20–30 cm geriye itin. Bu adımı atlarsanız her şeyi baştan yapmanız gerekir.
- Dış kılıfı soyun. Yaklaşık 25–30 mm dış kılıfı, iç çiftlere zarar vermeden sıyırın. Kablo soyucu kullanmak bakır iletkeni çizmemek için önemlidir.
- Çiftleri açın ve düzleyin. Bükümleri açarken çift açıklığını mümkün olduğunca kısa tutun; 13 mm'den fazla açılmış büküm NEXT değerini bozar.
- T568B sırasına dizin. Beyaz-turuncu, turuncu, beyaz-yeşil, mavi, beyaz-mavi, yeşil, beyaz-kahve, kahve. İki uçta aynı standardı kullanın.
- Uçları tek seferde kesin. Teller aynı hizada olmalı; aksi hâlde kısa kalan tel konnektörün pinine değmez ve o çift ölü kalır.
- Plug'a itin ve kontrol edin. Dış kılıf konnektörün içine, kıskaç bölgesine kadar girmelidir. Açık uçlu (EZ) plug kullanıyorsanız teller ön yüzden çıkmalıdır.
- Pense ile sıkın. EZ RJ45 sıkma pensesi ile tek hamlede tam sıkın; yarım sıkma en sık arıza nedenidir.
- Kılıfı öne kaydırın. Boot kılıfı konnektörün gövdesine oturana kadar itin; tırnağın serbestçe hareket ettiğinden emin olun.
- Test edin. RJ45 / RJ11 kablo test cihazı ile 1–8 arası tüm ışıkların sırayla yandığını doğrulayın.
Sıkma tekniğinin ayrıntılı anlatımı için Ethernet Kablosu Nasıl Sıkılır? rehberimize, pense gerektirmeyen montaj alternatifi için Toolless RJ45 Konnektör yazımıza göz atın.
Sık Yapılan Hatalar
- Kılıfı sona bırakmak: En yaygın hata. Konnektör sıkıldıktan sonra kılıf geçmez, konnektörü kesip atmanız gerekir.
- Yanlış tip kılıf: Standart boot'u EZ plug'a zorlamak, kılıfın tırnağa baskı yapıp kilitlenmeyi engellemesine yol açar.
- Kılıfı çok ileri itmek: Tırnağın hareket alanını kapatan kılıf, kablonun porta kilitlenmesini engeller.
- Dar kılıfı zorlamak: 5 mm'lik boot'u 7,5 mm'lik Cat7 kabloya geçirmeye çalışmak dış kılıfı yırtar; folyo zırh yırtılırsa topraklama sürekliliği kaybolur.
- Kılıfa güvenip kabloyu keskin bükmek: Boot kılıf gerilimi dağıtır ama bükülme yarıçapı kuralını (kablo çapının en az 4 katı) ortadan kaldırmaz.
- Renk şemasını kayıt altına almamak: Renk kodu ancak bir belge ya da patch panel etiketi ile birlikte anlam taşır. Panel tarafı için Cat6 Patch Panel Kurulum Rehberi ve Keystone Jak Montajı yazılarımız yardımcı olur.
Sıkça Sorulan Sorular
RJ45 boot kılıf şart mı, olmadan olmaz mı?
Elektriksel olarak şart değildir; kablo boot kılıfsız da tam hızda çalışır. Ancak kablonun sık takılıp çıkarıldığı, rack içinde çekiştirildiği veya kanal içinde ilerlediği her yerde mekanik ömrü belirgin şekilde uzatır. Sabit, hiç dokunulmayan bir hatta isteğe bağlıdır.
Boot kılıfı konnektörü sıktıktan sonra takabilir miyim?
Hayır. Kılıfın deliği RJ45 konnektörden dardır; konnektör takılıyken geriden geçmez. Kılıf mutlaka kabloyu soymadan önce kabloya geçirilmelidir. Unutulduysa tek çözüm konnektörü kesip yeniden sıkmaktır.
Cat6 boot kılıf Cat7 kabloda kullanılır mı?
Genellikle kullanılamaz. Cat6A/Cat7 S/FTP kabloların dış çapı 7–8 mm bandındadır ve standart Cat5e/Cat6 boot'un iç ağzına sığmaz. Zorlandığında kablo kılıfı ve folyo zırh zarar görür. Bu hatlarda geniş ağızlı Cat7 koruma kılıfı kullanın.
EZ (pass-through) plug ile normal boot kılıf uyumlu mu?
Kısmen. EZ plug gövdesi ve arka kısmı klasik plug'dan biraz farklıdır; normal boot bazı modellerde zor geçer veya tırnağa baskı yapar. En sağlıklısı EZ plug ile EZ boot kılıfı birlikte kullanmaktır.
Renkli boot kılıf kablonun performansını etkiler mi?
Hayır. Renk yalnızca pigment farkıdır; sinyal iletimi konnektör ve kablo tarafında gerçekleşir. Renk seçimi tamamen kablo yönetimi ve saha teşhis kolaylığı içindir.
