Ethernet kablosunun ucunu sonlandırmak, yıllarca özel bir sıkma pensesi (krimp aleti) ve biraz da el alışkanlığı gerektiren bir işti. Sekiz teli doğru sıraya dizmek, konnektörün dişlerinin altına tam oturtmak ve tek hamlede sıkmak; ilk kez deneyen çoğu kişinin birkaç konnektörü çöpe atmasına neden olur. İşte alet gerektirmeyen (toolless) RJ45 konnektör, tam da bu sorunu ortadan kaldırmak için geliştirildi. Bu rehberde toolless konnektörün ne olduğunu, klasik ve EZ (pass-through) konnektörlerden farkını, adım adım nasıl monte edildiğini ve hangi durumda hangisini tercih etmeniz gerektiğini teknik bir gözle anlatıyoruz.
Alet Gerektirmeyen (Toolless) RJ45 Konnektör Nedir?
Toolless RJ45 konnektör, adından da anlaşılacağı gibi krimp (sıkma) pensesi olmadan monte edilebilen bir Ethernet konnektörüdür. Klasik 8P8C konnektörlerde iletken teller, pensenin uyguladığı basınçla konnektör içindeki bıçaklı kontaklara (IDC – Insulation Displacement Contact) bastırılır. Toolless modellerde ise bu işlem, konnektörün üzerindeki bir kapak (cap) veya kelepçe mekanizması elle ya da basit bir tornavida/keskiyle kapatılarak yapılır. Kapak kapandığında içerideki bıçaklar tellerin yalıtımını keserek bakır iletkene temas eder ve bağlantı tamamlanır.

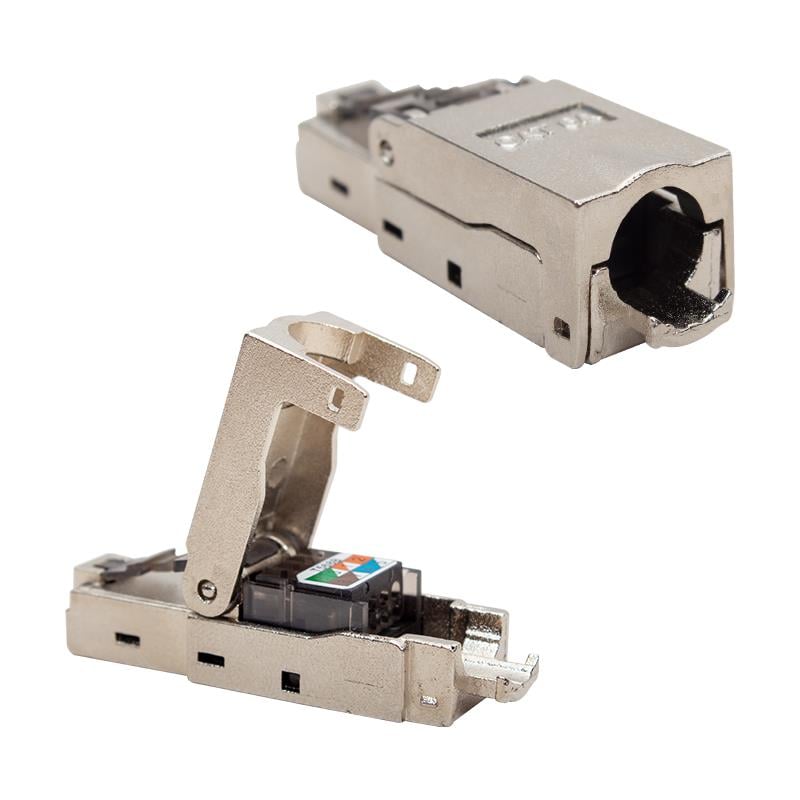

Özellikle BeeSpeed Cat6A/Cat7 Metal Toolless RJ45 Konnektör gibi metal gövdeli FTP modeller, hem alet gerektirmeden monte edilir hem de zırhlı (shielded) kablolarda EMI/RFI korumasını sürdürür. Bu; kamera altyapıları, endüstriyel ortamlar ve 10 Gbps hedefleyen kurulumlar için önemli bir avantajdır.
Toolless, Klasik ve EZ (Pass-Through) Konnektör Farkı
Piyasada üç ana RJ45 konnektör tipi vardır ve hangisini seçtiğiniz hem kullanılacak alete hem de kurulum ortamına bağlıdır. Aşağıdaki tablo üçünü net biçimde karşılaştırır.
| Özellik | Klasik (Standart) | EZ / Pass-Through | Toolless (Alet Gerektirmeyen) |
|---|---|---|---|
| Gerekli Alet | Krimp pensesi zorunlu | EZ krimp pensesi (uç keser) | Alet gerekmez / basit keski |
| Tel Dizme | Zor (teller tam boyda kesilmeli) | Kolay (teller uçtan çıkar) | Kolay (kılavuzlu yerleştirme) |
| Sahada Kullanım | Pense taşımak gerekir | Pense taşımak gerekir | Cepte taşınır, hızlı |
| FTP/Zırhlı Destek | Modele bağlı | Genelde UTP | Metal gövdeli FTP mevcut |
| İlk Denemede Başarı | Düşük (deneyim ister) | Orta-Yüksek | Yüksek |
Kısacası: Elinizde iyi bir EZ RJ45 sıkma pensesi zaten varsa ve seri iş yapıyorsanız EZ konnektör hızlıdır. Ancak nadiren kablo ucu sonlandıracaksanız, alet almak istemiyorsanız ya da sahada çantada pense taşımak istemiyorsanız toolless konnektör en pratik çözümdür.
Toolless RJ45 Konnektör Nasıl Monte Edilir? Adım Adım
Aşağıdaki adımlar çoğu metal ve plastik toolless modelde geçerlidir. Modelinize göre küçük farklar olabilir; önce konnektörün kapak mekanizmasını inceleyin.
- Dış kılıfı soyun: Kablonun dış kılıfından yaklaşık 25–30 mm soyun. FTP/zırhlı kabloda folyoyu ve drain (topraklama) telini görünür bırakın.
- Çiftleri açın ve düzleştirin: Bükümlü dört çifti çözün, tek tek düzleştirin. Bükümü mümkün olduğunca uca yakın koruyun; bu, NEXT (yakın uç paraziti) değerini iyileştirir.
- T568B sırasına dizin: Turuncu-beyaz, turuncu, yeşil-beyaz, mavi, mavi-beyaz, yeşil, kahverengi-beyaz, kahverengi. (Ofis kurulumlarında standart olarak T568B önerilir; düz kablo için iki uç da aynı standart olmalı.)
- Kılavuza yerleştirin: Toolless konnektörün tel kılavuzu (load bar) tellerin sırasını sabitler. Telleri kılavuzun sonuna kadar itin, hepsinin dibe dayandığından emin olun.
- Fazlalığı kesin: Kılavuzdan taşan tel uçlarını yan keski ya da konnektörün kendi kesme mekanizmasıyla düz kesin.
- Kapağı kapatın: Üst kapağı/kelepçeyi elle veya küçük bir tornavidayla bastırarak kapatın. Bu hareket IDC bıçaklarını tellere geçirerek teması kurar. "Klik" hissi bağlantının oturduğunu gösterir.
- Test edin: Bir kablo test cihazıyla 1–8 pinlerin sırayla yandığını doğrulayın. Kaçak ya da çapraz varsa kapağı ve tel sırasını kontrol edin.
Patch kabloların prize giriş-çıkışında konnektör tırnağının kırılmaması için RJ45 boot kılıf takmanızı öneririz; hem tırnağı korur hem de kablo demetinde renk kodlaması sağlar.
Cat6A / Cat7 ve 10 Gbps İçin Nelere Dikkat Etmeli?
Yüksek hızlarda (2.5G, 5G ve 10GBASE-T) konnektörün kategori uyumu kritik hale gelir. Cat6A/Cat7 hedefliyorsanız şu noktalara dikkat edin:
- Metal gövde ve FTP koruma: Alien crosstalk (yabancı diafoni) ve dış paraziti bastırmak için metal (shielded) toolless konnektör tercih edin. Kablonun folyo/örgü ekranı konnektör gövdesine temas etmelidir.
- Büküm korunumu: Çiftlerin bükümünü mümkün olduğunca uca kadar koruyun; açılan büküm mesafesi arttıkça NEXT değeri kötüleşir.
- Sonlandırma noktası: Duvar prizi tarafında konnektör yerine FTP korumalı keystone jak kullanmak çoğu yapısal kablolamada daha temiz ve kalıcı bir çözümdür.
- Kablo kalınlığı: Cat6A/Cat7 kabloların iletken çapı ve dış çapı büyüktür; konnektörün bu çapa uygun (large OD) olduğundan emin olun.
Toolless mı, EZ Pass-Through mu Seçmeliyim?
Karar vermek için kullanım profilinize bakın. Eğer bir kurulum firması ya da teknisyenseniz ve günde onlarca uç sonlandırıyorsanız, EZ pass-through konnektör ve kaliteli bir pense kombinasyonu birim başına en ekonomik ve hızlı çözümdür. Teller konnektörün ucundan geçtiği için doğru sıraya dizmek çok kolaydır.
Eğer bireysel kullanıcıysanız, evde tek seferlik bir kablo yapacaksanız ya da arıza giderirken yanınızda pense taşımak istemiyorsanız toolless konnektör mantıklıdır: pense maliyetinden kurtulursunuz ve ilk denemede başarı şansınız yüksektir. RJ45 sıkma mantığının tamamını öğrenmek isterseniz Ethernet Kablosu Nasıl Sıkılır? rehberimiz klasik yöntemi adım adım anlatır.
Sık Yapılan Hatalar ve Çözümleri
- Teller dibe dayanmıyor: Kapağı kapatmadan önce tüm tellerin kılavuzun en ucuna değdiğinden emin olun; aksi halde bazı pinler temas etmez.
- Yanlış standart karışımı: Bir uçta T568A diğerinde T568B kullanırsanız (istemeden) çapraz kablo elde edersiniz. Modern cihazlar Auto-MDIX ile bunu tolere etse de düz kablo için iki uç da T568B olmalı.
- Zırh temassızlığı: FTP kabloda ekranı konnektör gövdesine bağlamayı unutmak korumayı işlevsiz bırakır ve parazit sorunlarına yol açar.
- Test etmeden bitirme: Her zaman bir kablo test cihazıyla doğrulayın. Kablo seçiminde tereddüt yaşıyorsanız Cat6 mı Cat7 mi? rehberimize göz atın.
Yapısal kablolamada duvar prizinden panele kadar profesyonel sonlandırma için Keystone Jak Montajı rehberimiz de tamamlayıcı bir kaynaktır.
Sık Sorulan Sorular (SSS)
Toolless RJ45 konnektör gerçekten hiç alet gerektirmez mi?
Çoğu model için krimp pensesi gerekmez; kapak elle veya küçük bir tornavidayla kapatılır. Tel uçlarını düzgün kesmek için bir yan keski işinizi kolaylaştırır ama zorunlu değildir.
Toolless konnektör Cat6A ve 10 Gbps'yi destekler mi?
Evet, metal gövdeli FTP toolless modeller Cat6A/Cat7 ve 10GBASE-T için tasarlanmıştır. Ancak performans, doğru montaj ve bükümün korunmasıyla doğrudan ilişkilidir.
Toolless konnektör tekrar kullanılabilir mi?
Bazı modeller kapağı yeniden açmaya izin verir, ancak IDC bıçakları tellere bir kez geçtiğinde temas kalitesi düşebilir. Kritik bağlantılarda yeni konnektör kullanmanızı öneririz.
Toolless mu yoksa keystone jak mı kullanmalıyım?
Duvar prizi, patch panel gibi sabit sonlandırma noktalarında keystone jak daha kalıcı ve temizdir. Uçtan uca patch kablo yapımında ise toolless veya EZ konnektör daha uygundur.
Hangi tel sırasını kullanmalıyım, T568A mı T568B mi?
Türkiye ve genel ofis kurulumlarında T568B yaygındır. Önemli olan bir sistem içinde tutarlı olmak: düz kablo için kablonun iki ucu da aynı standartta sonlandırılmalıdır.
Özet
Alet gerektirmeyen RJ45 konnektör, pense maliyetini ve öğrenme eğrisini ortadan kaldırarak Ethernet uçlarını sonlandırmayı herkes için erişilebilir hale getirir. Seri iş yapan teknisyenler için EZ pass-through konnektörler hâlâ en hızlı seçenek olsa da, ara sıra kablo yapan ya da sahada hızlı çözüm arayan kullanıcılar için toolless konnektör; özellikle metal gövdeli FTP modeller sayesinde hem pratik hem güvenilir bir tercihtir. Doğru kategori, düzgün büküm korunumu ve mutlaka bir test cihazıyla doğrulama — bu üçü yerindeyse sonuç her zaman sağlam olur.
