Bir RF kablosunun "çalışıyor" görünmesi ile gerçekten sağlam olması aynı şey değildir. Gözle kusursuz duran, sürekliliği ölçüldüğünde "tamam" veren bir anten kablosu, 900 MHz'te gücün önemli bir kısmını ısıya çevirip geri yansıtıyor olabilir. Bu farkı görmenin tek yolu VNA (Vektör Network Analizör) ile ölçüm yapmaktır.
Bu rehberde VNA'nın ne olduğunu, RF kablo testinde bakılan SWR, Return Loss (dönüş kaybı), Insertion Loss (ekleme kaybı) ve DTF (arıza mesafesi) parametrelerini, OSL kalibrasyonunun adım adım nasıl yapıldığını ve ölçüm sonuçlarının nasıl yorumlanacağını anlatıyoruz. Hedefimiz net: elinizdeki kabloyu tahminle değil, sayıyla değerlendirebilmeniz.
VNA Nedir? Sıradan Kablo Test Cihazından Farkı
VNA (Vector Network Analyzer / Vektör Network Analizör), test edilen hatta bilinen genlikte bir RF sinyali gönderip geri yansıyan ve karşı porttan geçen sinyali hem genlik hem de faz olarak ölçen bir cihazdır. "Vektör" kelimesi tam olarak buradan gelir: sadece "ne kadar sinyal döndü" değil, "hangi fazda döndü" bilgisi de kaydedilir. Faz bilgisi olmasaydı, arızanın kablonun kaçıncı metresinde olduğunu hesaplamak mümkün olmazdı.
Bu yaklaşım, ağ tarafında kullandığımız süreklilik testçilerinden temel olarak farklıdır. LOLO gibi kablo izleme ve süreklilik cihazları "uçlar birbirine bağlı mı, kopuk mu, kısa devre mi" sorusunu yanıtlar; bu bakır tesisatta hayat kurtarır ama RF'te yeterli değildir. Bir koaksiyel kablo hem süreklilik testini geçip hem de empedansı bozulduğu için 2.4 GHz'te kullanılamaz durumda olabilir.
VNA ekranında karşılaşacağınız iki temel ölçüm vardır:
- S11 (yansıma): Tek porttan yapılır. Girişe gönderilen sinyalin ne kadarının geri döndüğünü gösterir. SWR ve Return Loss buradan türetilir.
- S21 (iletim): İki port arasında yapılır. Sinyalin bir uçtan girip diğer uçtan ne kadar zayıflayarak çıktığını gösterir. Insertion Loss buradan okunur.
RF Kablo Testinde Ölçülen 4 Temel Parametre
Bir koaksiyel hattı değerlendirirken bakmanız gereken dört başlık ve ne anlama geldikleri:
| Parametre | Ölçüm | Ne anlatır? | Tipik sorun kaynağı |
|---|---|---|---|
| SWR / VSWR | S11 | Empedans uyumsuzluğu oranı. 1.00 mükemmel uyum demektir. | Kötü sıkılmış konnektör, ezilmiş kablo, yanlış empedans |
| Return Loss (RL) | S11 (dB) | Geri yansıyan gücün dB cinsinden ifadesi. Yüksek dB = iyi. | Merkez iğnenin fazla uzun ya da kısa kalması |
| Insertion Loss (IL) | S21 (dB) | Hattın toplam zayıflaması. Düşük dB = iyi. | Kablo tipi ve uzunluğu, nem almış örgü, oksitlenme |
| DTF | S11 + faz | Arızanın kablo üzerinde kaçıncı metrede olduğu. | Ara ek noktası, su almış konnektör, kırık nokta |
Önemli bir nokta: SWR ile Return Loss birbirinden bağımsız iki büyüklük değildir; aynı yansımanın iki farklı gösterim biçimidir. Aşağıdaki dönüşüm tablosu, hangi SWR değerinin gücün yüzde kaçını geri ittiğini net gösterir.
SWR – Return Loss – Yansıyan Güç Dönüşüm Tablosu
| SWR | Return Loss | Geri yansıyan güç | Değerlendirme |
|---|---|---|---|
| 1.05 | 32.3 dB | %0.06 | Laboratuvar seviyesi |
| 1.10 | 26.4 dB | %0.23 | Profesyonel patch kablo hedefi |
| 1.20 | 20.8 dB | %0.83 | Saha kurulumu için çok iyi |
| 1.50 | 14.0 dB | %4.0 | Kabul sınırı — çoğu sistemin üst limiti |
| 2.00 | 9.5 dB | %11.1 | Sorunlu — verici koruma moduna girebilir |
| 3.00 | 6.0 dB | %25 | Arızalı kabul edin, yeniden sonlandırın |
| 5.00 | 3.5 dB | %44 | Açık devre veya kısa devreye yakın |
Pratik kural: Kısa patch kablolarda hedefiniz SWR ≤ 1.20 (RL ≥ 20 dB) olmalı. SWR 1.50'yi (RL 14 dB) geçen bir kabloyu sahaya göndermeyin — o kablo işini yapıyor gibi görünür, ama sisteminizin kazanç bütçesini sessizce yer.
VNA Kalibrasyonu: OSL Adım Adım
Kalibre edilmemiş bir VNA ile alınan ölçüm, üzerinde konuşulmaya değmez. Çünkü cihaz kendi iç kayıplarını, test kablosunun kaybını ve adaptörlerin yansımasını da sizin kablonuza yazar. Kalibrasyonun amacı, ölçüm düzlemini (reference plane) tam olarak test edeceğiniz kablonun ucuna taşımaktır.
Standart yöntem OSL'dir: Open (açık devre), Short (kısa devre), Load (50 Ω yük).
- Frekans aralığını önce belirleyin. Örneğin 1 MHz – 3000 MHz. Kalibrasyondan sonra aralığı değiştirirseniz kalibrasyon geçersiz olur, baştan yapmanız gerekir.
- Test kablosunu ve adaptörleri takın. Ölçüm sırasında kullanacağınız her parça, kalibrasyon sırasında da takılı olmalı. Sonradan araya bir N Erkek – SMA Dişi adaptör eklerseniz kalibrasyonu bozarsınız.
- Open: Test ucuna açık devre standardını takarak (ya da hiçbir şey takmadan) "Open" adımını kaydedin.
- Short: Kısa devre standardını takıp "Short" adımını kaydedin.
- Load: 50 Ω sonlandırma yükünü takıp "Load" adımını kaydedin. Bu adım en kritiği — kalitesiz bir yük tüm ölçümü kaydırır.
- S21 için Thru: İki portlu ölçüm yapacaksanız iki test kablosunu bir N Dişi – Dişi ara konnektör ile birbirine bağlayıp "Thru / Isolation" adımını da tamamlayın.
- Kalibrasyonu kaydedin. Aynı kurulumla seri ölçüm yapacaksanız hafızaya alın; her kabloda baştan kalibre etmenize gerek kalmaz.
Kalibrasyonun doğru olduğunu anlamanın en hızlı yolu şudur: Load takılıyken SWR ekranda tüm bantta düz ve 1.0x civarında olmalı, Short takılıyken SWR uçmalıdır. Bu iki kontrol tutmuyorsa kalibrasyonu tekrarlayın.
RF Kabloyu Adım Adım Test Etme
Kalibrasyon tamamsa asıl ölçüm kısa sürer. İzlenecek sıra:
- Kabloyu tek uçtan bağlayın, diğer ucu açık bırakın. S11 ekranında sağlıklı bir kablo, frekansla salınan dalgalı bir SWR eğrisi üretir. Bu normaldir; henüz sonuç çıkarmayın.
- Uzak uca 50 Ω sonlandırma takın. Şimdi gördüğünüz S11 eğrisi doğrudan kablonun ve konnektörlerin kalitesini yansıtır. Hedefiniz, kullanacağınız frekansta SWR ≤ 1.2.
- S21 ölçümü alın. Kablonun iki ucunu VNA'nın iki portuna bağlayıp Insertion Loss'a bakın. Ölçtüğünüz değeri kablo tipinin katalog kaybıyla karşılaştırın (aşağıdaki tablo).
- Kabloyu elinizle bükün ve oynatın. Ölçüm sırasında SWR eğrisi zıplıyorsa konnektörde mekanik gevşeklik ya da iç iletkende kopmaya yakın bir nokta var demektir. Bu, sabit ölçümde yakalanamayan en sinsi arızadır.
- Şüpheli hatta DTF çalıştırın. Kablonun hız faktörünü (VF) doğru girin; yanlış VF, arıza mesafesini orantılı olarak kaydırır.
- Sonucu kaydedin. Ürettiğiniz her özel kablo için ekran görüntüsü veya CSV saklamak, sahada "kablo mu, cihaz mı" tartışmasını bitirir.
Kablo Tipine Göre Beklenen Kayıp ve Hız Faktörü
Ölçtüğünüz Insertion Loss değerinin "iyi" olup olmadığını anlamak için kablonun kendi kayıp değerini bilmeniz gerekir. Aşağıdaki yaklaşık değerler 100 metre içindir; 10 metrelik bir kablo için onda birini alın. Koaksiyel kablo çeşitleri rehberimizde bu tiplerin yapısal farklarını ayrıntılı ele almıştık.
| Kablo | Hız faktörü (VF) | ~150 MHz | ~900 MHz | ~2400 MHz |
|---|---|---|---|---|
| RG58 | 0.66 | ~19 dB | ~50 dB | ~90 dB (pratikte kullanılmaz) |
| RG213 | 0.66 | ~8 dB | ~22 dB | ~40 dB |
| LMR240 | 0.84 | ~6.6 dB | ~17 dB | ~29 dB |

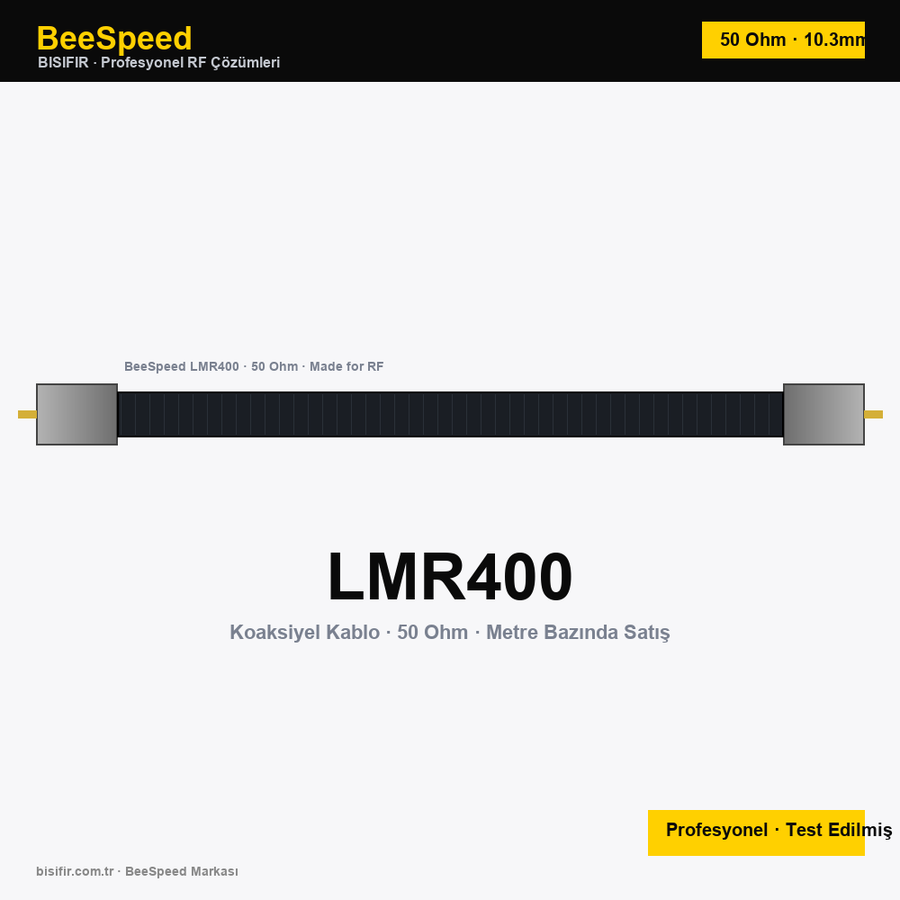

| LMR400 | 0.85 | ~4.4 dB | ~11 dB | ~18 dB |
Tablodan çıkan pratik sonuç şudur: 2.4 GHz'te 20 metre RG58 kullanmak, gücünüzün büyük bölümünü kabloyu ısıtmaya harcamak demektir. Aynı hatta LMR400 koaksiyel kablo kullanmak tek başına ciddi bir kazanç sağlar. Kısa iç mesafelerde ise LMR240 esneklik ve kayıp dengesi açısından çoğu zaman doğru tercihtir. Kablo tipi seçimini RG58 vs LMR240 vs LMR400 karşılaştırmamızda ayrıntılı ele aldık.
DTF ile Arızanın Metresini Bulma
DTF (Distance To Fault), VNA'nın topladığı frekans verisini matematiksel olarak zaman eksenine çevirerek yansımanın kablonun kaçıncı metresinden geldiğini gösterir. Uygulamadaki mantık şudur:
Mesafe = (Gidiş-dönüş süresi × Işık hızı × VF) / 2
Cihaz bu hesabı sizin yerinize yapar, ancak VF değerini siz girersiniz. RG58 için 0.66 yerine yanlışlıkla 0.85 girerseniz, 10. metredeki arızayı size yaklaşık 13. metrede gösterir.
DTF grafiğinde tepe noktalarının nerede çıktığı arıza tipini de ele verir:
- Kablonun tam sonunda tek büyük tepe: Uzak uçtaki konnektör veya sonlandırma sorunlu.
- Ortalarda orta boy bir tepe: Ezilme, keskin büküm ya da su almış bir ek noktası.
- Hemen başlangıçta tepe: Ölçüm yaptığınız uçtaki konnektör kötü sıkılmış. Önce onu yeniden sonlandırın.
- Düzenli aralıklı çoklu tepeler: Kablo boyunca tekrar eden empedans bozulması; genelde üretim hatası veya yanlış tip konnektörle sıkma.
Ölçümü Bozan En Yaygın 6 Hata
- Kalibrasyonu adaptörsüz yapıp ölçümü adaptörle almak. Araya eklenen her RF adaptör kendi yansımasını ekler; kalibrasyon düzlemi kaymış olur.
- Kalitesiz 50 Ω yük kullanmak. Yükün kendisi 1.3 SWR üretiyorsa, ölçtüğünüz kablonun gerçek değerini asla göremezsiniz.
- Konnektörü aşırı sıkmak. N ve SMA konnektörlerde tork önemlidir; pense ile zorlamak iç dielektriği ezip empedansı bozar.
- Yanlış empedansta konnektör kullanmak. 75 Ω bir konnektörü 50 Ω hatta takmak düşük frekansta fark ettirmez, GHz bandında SWR'yi yukarı çeker.
- Merkez iğne boyunu ayarlamamak. Kısa kalan veya fazla uzun kalan merkez iğne, tek başına 20 dB'lik Return Loss farkı yaratabilir.
- Test kablosunu yıllarca değiştirmemek. VNA'nın kendi test kablosu en çok yıpranan parçadır; şüphelendiğinizde önce onu kalibrasyonla doğrulayın.
Test ve Sonlandırma için Gerekli Malzemeler
Düzgün bir RF test tezgâhı kurmak için ihtiyacınız olanlar aslında sınırlıdır:
- Sonlandırma yükü: Video ve 75 Ω hatlar için BNC 75 Ω sonlandırıcı direnç gibi kaliteli bir terminatör.
- Geçiş adaptörleri: SMA Dişi – N Erkek ve benzeri altın kaplama adaptörler; VNA portu genelde SMA, saha tarafı ise N'dir.
- Doğru konnektörler: Kablo tipine tam uyan sıkmalı modeller — örneğin N Erkek Sıkmalı Konnektör LMR400. Tüm seçenekler için N Konnektör ve SMA Konnektör koleksiyonlarımıza bakabilirsiniz.
- Kablo: Uygulamanıza uygun koaksiyel kablo çeşitleri.
Konnektör ailelerinin birbirine göre konumunu RF Konnektör Çeşitleri rehberimizde, kablonun sıfırdan üretim sürecini ise RF Kablo İmalatı rehberimizde bulabilirsiniz.
Sık Sorulan Sorular
VNA olmadan RF kablo testi yapılabilir mi?
Sınırlı olarak yapılabilir. Multimetre ile süreklilik ve kısa devre kontrolü kablonun kopuk olup olmadığını gösterir; SWR metre ise tek frekansta yansımayı ölçer. Ancak hiçbiri kablonun geniş bir frekans bandındaki davranışını, kaybını ve arızanın yerini vermez. Yayın yapan veya GHz bandında çalışan bir sistem kuruyorsanız VNA'nın gerçek bir alternatifi yoktur.
SWR 1.5 kötü mü?
SWR 1.5, gücün yaklaşık %4'ünün geri döndüğü anlamına gelir ve çoğu sistem için kabul edilebilir üst sınırdır. Kısa bir patch kabloda 1.5 görmek yüksektir ve neredeyse her zaman konnektör sorununa işaret eder; 100 metrelik bir saha hattında ise normal karşılanır. Kararınızı kablonun uzunluğuna ve çalışma frekansına göre verin.
Ölçtüğüm kayıp katalog değerinden yüksek çıkıyor, neden?
En yaygın üç sebep şudur: (1) Kalibrasyon test kablosunu içermiyor, dolayısıyla onun kaybı da sizin kablonuza yazılıyor. (2) Konnektörler kötü sıkılmış; her hatalı sonlandırma ekstra kayıp ekler. (3) Kablonun dış kılıfı zedelenip nem almış — özellikle dış mekân hatlarında örgü oksitlenmesi kaybı belirgin şekilde artırır.
50 Ω kabloya 75 Ω konnektör takarsam ne olur?
Düşük frekanslarda genellikle çalışır ve fark hissedilmez. Frekans yükseldikçe konnektördeki empedans süreksizliği belirgin bir yansıma noktasına dönüşür ve SWR yükselir. Kural olarak hattın empedansı ile konnektörün empedansı aynı olmalıdır; F konnektörler 75 Ω uydu ve TV sistemleri içindir, telsiz veya WiFi hatlarında kullanılmaz.
DTF ölçümünde hız faktörünü nereden bulurum?
Hız faktörü kablonun üretici veri sayfasında yer alır. Pratikte RG58 ve RG213 için 0.66, köpük dielektrikli LMR240 için 0.84, LMR400 için 0.85 değerleri kullanılır. Kablo tipinden emin değilseniz, bilinen uzunlukta bir numuneyi ölçüp cihazın gösterdiği mesafe gerçek uzunluğa eşitlenene kadar VF değerini ayarlayarak kendi kalibrasyonunuzu yapabilirsiniz.
Özet
RF kablo testinde ölçtüğünüz şey tek cümleyle özetlenebilir: Gönderdiğiniz gücün ne kadarı hedefe ulaşıyor, ne kadarı geri dönüyor ve geri dönen kısım nereden dönüyor? SWR ile Return Loss birinci soruyu, Insertion Loss ikinciyi, DTF üçüncüyü yanıtlar. Kalibrasyonu ciddiye alın, kablo tipine uygun konnektör kullanın, sonlandırma yükünüzün kalitesinden ödün vermeyin — bu üçü yerindeyse ölçümleriniz güvenilir olur.
