Standart bir patch kablo size yetmediğinde, anten direği başında tam 12 metre 35 santim uzunluğunda kablo gerektiğinde, bir ucu SMA diğer ucu N olan özel adaptör kablo arandığında, WiFi router'ınızın anteni için RP-SMA pigtail ihtiyaç duyduğunuzda — yapılacak iş bellidir: RF kablo imalatı. Bu rehberde özel RF kablo üretiminin tüm aşamalarını detaylıca anlatıyoruz: kablo seçiminden konnektör sıkma yöntemine, VNA cihazıyla test sürecine ve "kendin yap" mı "profesyonel hizmet" mi sorusunun cevabına kadar. Sonunda Bisifir'in Kendi Kablonu Tasarla sayfasıyla pratik olarak nasıl sipariş verebileceğinizi de göreceksiniz — sıkma ve VNA test BEDAVA.
RF Kablo İmalatı Nedir?
RF kablo imalatı, koaksiyel kablonun iki ucuna (veya tek ucuna) profesyonel konnektör monte edilerek, belirli uzunlukta, müşterinin uygulamasına özel bir RF (Radyo Frekansı) bağlantı kablosu üretilmesi sürecidir. Endüstride "cable assembly", "patch cord", "jumper cable", "pigtail" gibi isimlerle de bilinir. Standart fabrika üretimi patch kablolar (örn. SMA-SMA 1m hazır kablo) çoğu uygulama için yeterlidir; ancak özel uzunluk, farklı uç konnektörü veya hassas empedans uyumu gerektiren her uygulamada özel imalat devreye girer.
RF kablo imalatı 3 bileşenden oluşur:
- Kablo: Koaksiyel — RG58, RG59, RG174, RG213, LMR240, LMR400 gibi standartlardan biri (empedans 50 Ω veya 75 Ω)
- İki uç konnektör: BNC, N-Type, SMA, TNC, UHF (PL-259), F konnektör — uygulamaya göre tipi ve cinsiyeti seçilir
- Üretim hizmeti: Profesyonel sıkma pensesi, lehim ve VNA (Vector Network Analyzer) test cihazıyla kalıcı, ölçülmüş, garantili kablo üretimi
Hangi Senaryolarda Özel RF Kablo Üretimi Gerekir?
1. Hazır Patch Kablo Uzunluğu Yetmiyor
Standart fabrika patch kabloları genelde 30 cm, 50 cm, 1 m, 3 m, 5 m, 10 m gibi sabit uzunluklarda gelir. Anten direği üzerinde 7.5 m, baz istasyonu kabinde 14 m gibi spesifik uzunluk gerektiğinde özel imalat şarttır.
2. İki Ucu Farklı Konnektör (Adaptör Kablo)
Ekipmanınız SMA çıkışlı, anteniniz N girişli mi? Veya UHF telsizinizi SMA test cihazına bağlamak mı istiyorsunuz? "Adaptör + standart patch" yerine, tek parça SMA-N veya UHF-SMA kablo daha az kayıp, daha kompakt çözümdür. Bisifir Cable Configurator'da bu mantık tek tıkla kurulur.
3. WiFi Anten / 5G CPE Pigtail
Modern WiFi router ve 5G CPE cihazları RP-SMA dişi anten çıkışına sahiptir. Dış mekan sektör anten ya da yüksek kazançlı yagi anten kullanıyorsanız, cihazdan antene kısa pigtail kablo (genelde RP-SMA → N-Type, 30 cm-1 m) lazım. Bu spesifik kombinasyon hazır olarak satılmaz.
4. Drone / FPV / RC Anten
FPV drone vericilerinde MMCX, U.FL veya RP-SMA dişi çıkışlar vardır. Drone gövdesinden anten çıkışına özel kısa pigtail (örn. 15 cm RG174 + IPEX → SMA) gerekir — fabrika hazır seti yoktur.
5. Amatör Radyo / Marin VHF
HF/VHF/UHF amatör radyo verici cihazlarınız PL-259 (UHF erkek) çıkışlıdır; ancak amatör test ekipmanlarınız N-Type veya BNC olabilir. Bu durumda PL-259 → N veya PL-259 → BNC özel kabloları üretilir.
6. RF Test Laboratuvarı
Network/spektrum analizör, signal generator, RF güç ölçer gibi profesyonel cihazlar arasında kalibrasyon kabloları her zaman özel üretimdir — empedans uyumu (50 Ω ±0.5), düşük VSWR (≤1.20), kalibre uzunluk şarttır.
RF Kablo Üretimi: 8 Adım
Adım 1 — Kablo Seçimi
Uygulamanıza uygun koaksiyel kabloyu seçin. Bisifir'in 3 ana opsiyonu:

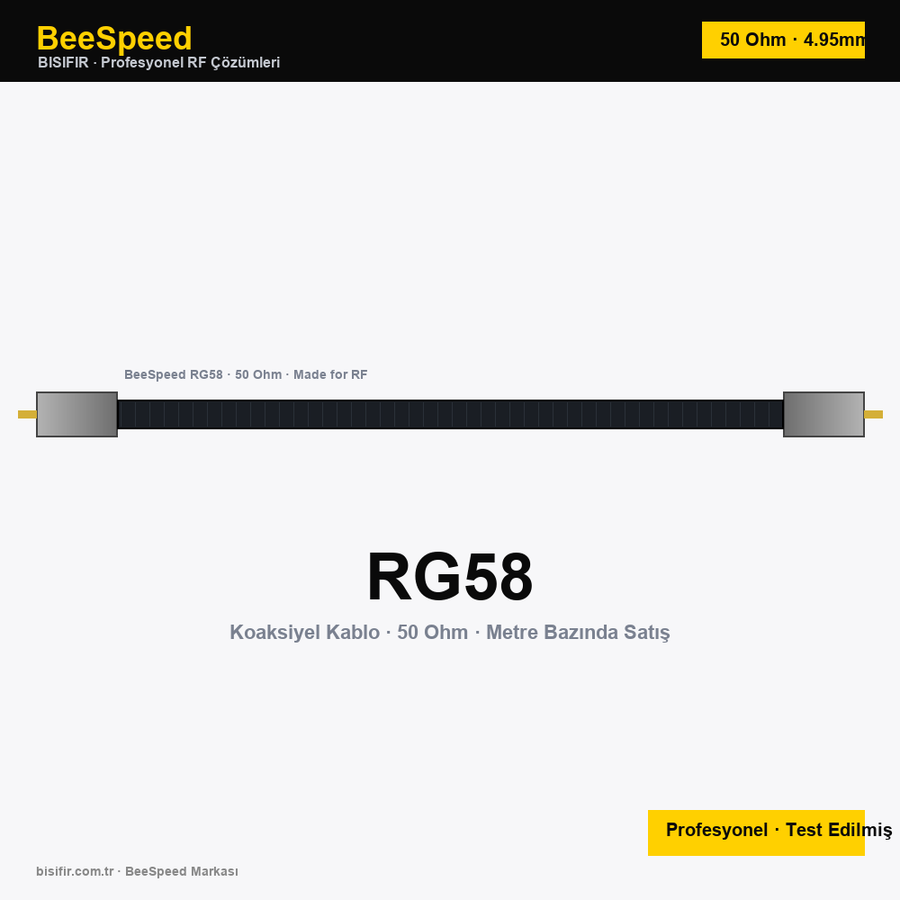

- RG58 (4.95 mm, 50 Ω) — WiFi, GPS, telsiz patch, RF test (kompakt, esnek)
- LMR240 (6.1 mm, 50 Ω) — WiFi/5G CPE anten, baz istasyonu kısa hat, profesyonel verici
- LMR400 (10.3 mm, 50 Ω) — Baz istasyonu omurga, uzun mesafe yüksek güç, profesyonel anten besleme
Hangi kabloda hangi konnektörün uyumlu olduğunu görmek için Koaksiyel Kablo Çeşitleri Rehberi'ne göz atın.
Adım 2 — Konnektör Seçimi
İki uca takılacak konnektör tipi ve cinsiyeti belirlenir. Her kablo türü her konnektörle uyumlu değildir — yüksük (ferrule) boyutu kablo dış çapına göre üretilmiştir:
| Konnektör | RG58 | LMR240 | LMR400 | Tipik Uygulama |
|---|---|---|---|---|
| SMA | ✓ | ✓ | ✓ (özel) | WiFi, GPS, kompakt RF |
| N-Type | ✓ | ✓ | ✓ | Baz istasyonu, profesyonel |
| TNC | ✓ | ✓ | ✓ | Marin, havacılık (titreşim) |
| BNC | ✓ | — | ✓ (vidalı) | CCTV, RF test, video |
| UHF (PL-259) | ✓ | — | ✓ | Amatör radyo, CB, marin |
| F-Type | ✓ | — | — | Uydu/TV (75 Ω uyarısı) |
Konnektör tipleri için detaylı rehberler:
- SMA Konnektör Çeşitleri
- N Konnektör Çeşitleri
- TNC Konnektör Çeşitleri
- UHF (PL-259/SO-239)
- BNC Konnektör
- F Konnektör
Adım 3 — Uzunluk + Tolerans
İhtiyaç duyulan tam uzunluğu cm bazında belirleyin. Pratikte +10-15 cm pay bırakmak akıllıdır — kablo kanalından, masa altından dolaşırken düz hat olmaz. Cable Configurator'da 10 cm hassasiyetle her uzunluk seçilebilir.
Adım 4 — Kablo Soyma (Sıyırma)
Koaksiyel kablonun ucundan sırasıyla:
- Dış kılıf (PVC/PE) — 15-25 mm
- Bakır örgü ekran — 5-10 mm geri (folyo ekranı kesilir)
- Dielektrik (beyaz polietilen) — 3-5 mm
- İç iletken (bakır) — 5-10 mm açıkta kalır
Bu işlem için özel koaksiyel kablo soyma aleti (3 bıçaklı, kademeli) kullanılır. El bıçağıyla yapılan soyma genelde dış ekranı zedeler, sinyal kaybı yaratır.
Adım 5 — Konnektör Pinleme (İç Pin)
Konnektörün iç altın pinine kablonun iç iletkeni geçirilir. İki yöntem:
- Sıkmalı (crimp): Pin üzerindeki yüksüğe lityum/krom pres ile sıkılır
- Lehim: Pin küçük delikten kalay+kolofan ile lehimlenir (daha hassas ama yavaş)
Adım 6 — Sıkma (Crimp)
Konnektör gövdesi kablonun üzerine geçirilir, ekran örgüsü ile gövde arasına yüksük (ferrule) yerleştirilir, hexagonal (altı köşeli) sıkma pensesi ile uygun çap aralığında basılır. Doğru sıkma için:
- Doğru pense (RG58 için farklı, LMR400 için farklı yüksük çapı)
- Pense çenesi tam üst üste (90° döndürmeden)
- Bir hareket — yarım sıkma olmaz, uçtan açılmaz
Yüksük sıkma pensesi hakkında detaylı bilgi için Yüksük Sıkma Pensesi HSC8 Rehberi'ne bakın.
Adım 7 — VNA Test (Vector Network Analyzer)
Üretilen kablo, RF kalite ölçümünden geçer. VNA cihazı kablonun şu parametrelerini ölçer:
- VSWR (Voltage Standing Wave Ratio): İdeal 1.0, profesyonel için ≤ 1.30 garantilidir
- Return Loss (dönüş kaybı): -20 dB üstü kabul edilir (yansıma minimum)
- Insertion Loss (hat kaybı): Kablo+konnektör toplam zayıflama (dB/m)
- Empedans (Z): 50 Ω ± %5 tolerans
VNA testi olmadan yapılan sıkma "umarım çalışır" mantığıdır. Profesyonel uygulamalarda (baz istasyonu, marin, askeri) VNA test raporu zorunludur.
Adım 8 — Etiketleme + Paketleme
Üretilen kablonun her ucu etiketlenir — kablo tipi, uzunluk, konnektör tipleri, üretim tarihi, VNA test sonucu. Naylon poşete + bubble wrap ile kargolanır.
Sıkma Yöntemleri: Hangisi Hangi Durumda?
| Yöntem | Avantaj | Dezavantaj | Tipik Uygulama |
|---|---|---|---|
| Crimp (Sıkmalı) | Kalıcı, titreşim dayanımlı, profesyonel | Pense gerekir, geri alınamaz | Baz istasyonu, marin, profesyonel |
| Screw-on (Vidalı) | Alet gerektirmez, hızlı, geçici | Gevşeyebilir, sinyal kaybı biraz fazla | Saha geçici test, DIY |
| Lehim | Hassas, geri alınabilir | Yavaş, beceri ister, kötü lehim sinyali bozar | Laboratuvar, prototip, MMCX/U.FL |
| Twiston (Burgu) | Çok pratik, DIY için ideal | Sadece F konnektör + RG6'da yaygın | Uydu/TV kurulumu |
Bisifir Önerisi: Profesyonel uygulamalar için her zaman crimp + VNA test. Cable Configurator'da bu standart hizmet — sıkma ve VNA testi ekstra ücret olmadan dahildir.
VNA Test Neden Bu Kadar Önemli?
RF kablo üretiminde gözle görülmeyen 3 ana hata vardır:
- Yetersiz sıkma: Yüksük dış ekranı tam sarmamıştır — VSWR yükselir
- Aşırı sıkma: İç iletken ezilmiştir — empedans bozulur
- Dielektrik hasarı: Sıkma sırasında polietilen ezilmiştir — kayıp artar
Bu hatalar gözle anlaşılmaz; kabloya bakınca her şey "iyi gözükür". Ancak VNA cihazı 0.1 dB hassasiyetle ölçer ve raporlar. Kötü üretilmiş kablonun belirtileri:
- WiFi sinyali zayıf — sözde değil, gerçekten %30-40 daha az
- Telsiz menzili azalmış
- Verici cihazda dalgalanma uyarısı (SWR alarm)
- RF amplifikatör otomatik kapanma (return loss yüksek koruma)
Bisifir'de üretilen her kablo VNA test edilir, VSWR ≤ 1.30 garantili ve istenirse test raporu kabloyla birlikte gönderilir.
Hangi Pense Hangi Konnektör İçin?
Her kablo türü ve konnektör için farklı pense çene çapı gerekir. Yanlış pense = yanlış sıkma = ölü kablo. Standart eşleştirme:
- HSC8 serisi (genel yüksük pensesi): AWG 22-10 elektrik yüksükleri, çok yönlü. Detay: HSC8 Pense Rehberi
- RF Crimp Pense (Hexagonal): SMA/BNC/N/TNC için özel çene boyutları (0.213" / 0.255" / 0.324" / 0.429")
- F Konnektör Sıkma Pensesi: RG6/RG11 dış ekran sıkma — uydu/TV kurulumcuların favori aleti
- RJ45 Sıkma Pensesi: Ethernet için (RG/koaksiyel için DEĞİL). Bilgi: Ethernet Sıkma Rehberi
DIY mi Profesyonel Hizmet mi?
Kendin Yap (DIY) Senaryosu
Eğer ayda 10+ kablo üretiyorsanız, pense ve VNA cihazı yatırımı mantıklıdır:
- RF Hexagonal pense seti: ~₺1.500-3.000
- Koaksiyel soyma aleti: ~₺400-800
- NanoVNA test cihazı (entry-level): ~₺2.500-5.000
- Toplam: ~₺5.000-10.000 yatırım
- + Öğrenme süresi: 5-15 hatalı kablo
Profesyonel Hizmet (Bisifir)
Yılda 1-20 özel kablo ihtiyacınız varsa:
- ✅ Sıfır alet yatırımı — pense + VNA gerekmez
- ✅ Sıkma + VNA test BEDAVA (₺250 üstü sipariş)
- ✅ VSWR ≤ 1.30 garanti + test raporu
- ✅ Aynı iş günü kargo
- ✅ 14 gün koşulsuz iade (kullanılmamış halde — kişiye özel ürün)
- ✅ Yanlış üretimde yenisini gönderiyoruz
Karar matrisi:
- Yılda < 20 kablo: Profesyonel hizmet (Bisifir) — bedava sıkma+test, sıfır alet riski
- Yılda 20-100 kablo: Hibrit — basitler kendiniz, kritik VNA-test kabloları Bisifir'den
- Yılda 100+ kablo (telekom, sistem entegratör): Tam DIY + ekipman yatırımı + Bisifir B2B toplu fiyat ile hammadde
Sık Sorulan Sorular (SSS)
RF kablo imalatı yasal mı, sertifika gerektirir mi?
Türkiye'de bireysel/küçük işletme RF kablo üretimi serbesttir. Ancak baz istasyonu, marin radyo veya askeri satış için BTK (Bilgi Teknolojileri ve İletişim Kurumu) tip onayı + CE/RoHS sertifikası gerekir. Bisifir özel üretimler bireysel/test/amatör kullanıma yöneliktir.
Yanlış sıkma nasıl anlaşılır?
Gözle tespit edilemez. Belirtiler:
- Kabloya hafif eğdiğinizde sinyal sıçraması (yarım sıkma)
- Verici cihazda VSWR alarm
- Anten kazancının beklenenden %30+ düşük olması
- Yağmurlu havada sinyal kaybı (su girmesi)
VNA testi olmadan kesin tespit yapılamaz.
VNA olmadan kabloyu test edebilir miyim?
Sınırlı şekilde evet. Multimetre ile iletkenlik testi (iç iletken sürekli mi, ekrana kısa devre var mı) yapılır. Ancak RF performansı (VSWR, kayıp) ancak VNA ile ölçülür. NanoVNA ekonomik bir seçenek (~₺2.500), profesyonel Keysight/Rohde&Schwarz on binlerce dolardır.
Sıkmalı mı vidalı mı daha iyi?
Profesyonel sabit kurulumlarda sıkmalı (crimp) standarttır — kalıcı, titreşime dayanıklı. Sahaya götürülen geçici test düzenekleri için vidalı (screw-on) pratiktir — alet gerektirmez. RF kayıp bakımından her ikisi de aynıdır.
Hangi kablo bana uygun?
Kullanım ve mesafeye göre:
- RG58 — kısa mesafe (≤ 5 m), kompakt cihaz, WiFi router patch
- LMR240 — orta mesafe (5-15 m), WiFi/5G dış anten
- LMR400 — uzun mesafe (15+ m), baz istasyonu, profesyonel verici
İki ucu farklı konnektör olur mu?
Tabii. Klasik örnek: SMA Erkek + N Erkek kablo. WiFi router (SMA) ile dış sektör anteni (N) arası bağlantıdır. Cable Configurator'da iki ucu bağımsız seçebilirsiniz.
Üretim ne kadar sürer?
Bisifir'de saat 16:00'a kadar verilen sipariş aynı iş günü üretilir, sıkılır, VNA testten geçer, kargolanır. Karmaşık özel siparişler (10+ farklı kombinasyon) 1-2 iş günü.
Hata durumunda ne olur?
VNA testten geçemeyen kablo size gönderilmez — yeniden üretilir. Eğer sipariş ulaştıktan sonra hata bulursanız (yanlış uzunluk, yanlış konnektör), 14 gün içinde koşulsuz iade + ücretsiz yeniden üretim. Kişiye özel ürün olmasına rağmen müşteri memnuniyeti standardımız.
Bisifir Özel Kablo Üretim Hizmeti
Bisifir'in Kendi Kablonu Tasarla sayfasıyla 5 adımda kişiye özel RF kablo üretebilirsiniz:
- Kablo seç — RG58 (₺59,90/m), LMR240 (₺184,90/m), LMR400 (₺297,90/m)
- İlk uca konnektör seç — Bisifir'in 50+ konnektör kataloğundan, kabloya uyumlu olanlar otomatik filtrelenir
- İkinci uca konnektör seç — Aynı tip veya farklı (adaptör kablo)
- Uzunluk seç — 30cm/50cm/1m/...20m hızlı butonlar veya 10 cm hassasiyetle özel uzunluk
- Set adedi seç — Aynı konfigürasyondan kaç adet
Sağdaki canlı önizleme bütün maliyeti gösterir. ₺250 üzeri siparişlerde sıkma + VNA test BEDAVA. Sepete eklediğinizde Bisifir üretim ekibi kabloyu, konnektörleri çıkarır, sıkma penseyle profesyonel üretim yapar, VNA cihazı ile test eder, etiketler ve aynı iş günü kargolar.
Sonuç
RF kablo imalatı, yüzey altı sandığınızdan çok daha hassas bir süreçtir. Doğru kablo + doğru konnektör + doğru sıkma + VNA test birleşimi olmadan üretilen "kablo benzeri" şey, RF sisteminizde sinyal kaybı, alarm, hatta cihaz hasarı yaratabilir. Profesyonel uygulamalarda kendi üretim hattınızı kurmak yatırım gerektirir; her zaman pratik değildir. Bisifir'in Kendi Kablonu Tasarla hizmeti bu boşluğu doldurur: profesyonel sıkma, VNA test ve müşteri memnuniyet garantisi tek pakette, üstüne ₺250 üstü siparişlerde sıkma+test bedavadır.
Şimdi denemeye değer: /pages/ozel-kablo-tasarla sayfasında 5 dakikada kombinasyonunuzu kurun, fiyatınızı görün, sepete ekleyin — yarın elinizde, VNA test raporlu, profesyonel kablo.
