F Konnektör Modelleri Neden Önemli?
Çanak antenden TV'ye, kablonet modemden multiswitch'e uzanan tüm uydu ve kablolu yayın hatlarının tek standardı: F konnektör. Ancak F konnektör tek bir model değil — kablo türüne, montaj yöntemine ve uygulamaya göre 10'dan fazla farklı versiyonu bulunur. Yanlış model seçimi sinyal kaybına, parazite ve sürekli kopuşlara yol açar. Bu rehberde Bisıfır F konnektör koleksiyonundaki tüm çeşitleri uygulamaları ile birlikte tanıtıyor, hangi durumda hangisinin tercih edilmesi gerektiğini açıklıyoruz.
F konnektörün temel teknik özellikleri (75 Ω empedans, DC – 3 GHz frekans, vidalı kilit) ve ne olduğu hakkında temel bilgi için F Konnektör Nedir? Uydu, TV ve Kablo Sistemlerinde Kullanım Rehberi yazımıza göz atabilirsiniz. Burada doğrudan çeşitlere ve uygulamaya odaklanıyoruz.
F Konnektör Çeşitleri
Sıkmalı (Crimp / Crimp-on) F Konnektörler

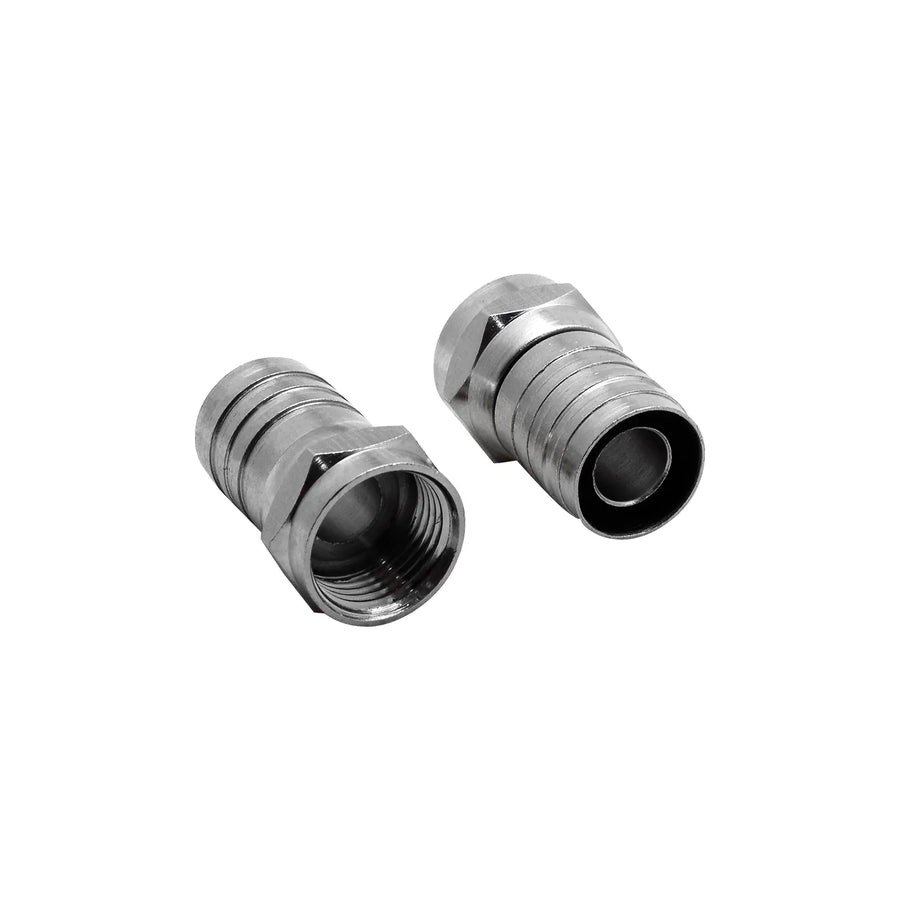

Sıkma pensesi ile kablo dış kılıfı, ekran örgüsü ve iç iletkene aynı anda baskı uygulanan yöntemdir. Profesyonel uydu kurulumlarında, multiswitch kabin içlerinde ve apartman santral antenlerinde standarttır. Standart RG6 hatları için F Erkek Sıkmalı Konnektör — RG6 en sık tercih edilen modeldir.
Uzun mesafe ve yüksek sinyal kalitesi gerektiren büyük apartman dağıtım hatları için RG11 (kalın) kablolar kullanılır; bu hatlarda F Erkek Crimp-on Konnektör — RG11 doğru seçimdir. RG11 kablosu RG6'ya göre yaklaşık iki kat sinyal taşıma kapasitesine sahiptir.
Sıkmalı F konnektörler için uygun pense ve doğru ölçüm önemlidir; sıkma teknikleri için Koaksiyel Kablo Çeşitleri rehberini inceleyebilirsiniz.
Vidalı (Screw-on) F Konnektörler
Crimp pensesi gerektirmeyen, kablonun dış kılıfı soyulduktan sonra konnektörün elle vidalanarak sabitlendiği klasik F konnektör tipidir. Hızlı kurulum, geçici hat ve DIY uydu kurulumlarında popülerdir. Bisıfır'ın klasik vidalı F serisi RG6 / RG59 / RG58 kabloları için aşağıda bulunur:
- F Erkek U6 Konnektör — RG6 — siyah contalı, dış mekan dayanımı yüksek
- F Erkek Altın Konnektör — RG6 — altın kaplama yüksek korozyon dayanımı
- F Erkek Konnektör — RG59 — video/CCTV ve klasik TV antenleri için
- F Erkek Konnektör — RG58 — RF test ve ölçüm uygulamaları
Quick (Hızlı Bağlantı) F Konnektörler
Vidalama gerektirmeyen, ittirerek anında bağlanan F konnektörler kısa süreli kurulum, sahne ekipmanı, demo gösterim ve test düzenekleri için pratik bir çözümdür. Standart vidalı F dişi soketinin üzerine geçer. Yeni eklediğimiz F Dişi-Erkek Quick Konnektör ve F Erkek-Erkek Quick Konnektör uydu/TV hattını saniyeler içinde uzatmanızı sağlar.
Pimli RG11 F Konnektör (Digitürk Tip)
Apartman santral antenleri ve uzun uydu hatlarında kullanılan kalın RG11 kablonun montajı klasik F konnektörle zordur — iç bakır iletken kabloya tam oturmaz. Bu durum için iç pin önceden monte edilmiş pimli F konnektör üretilmiştir; kablo soyulduktan sonra pim doğrudan kabloya itilir, sonra dış kılıf sıkıştırılır. F Erkek Pimli Konnektör — RG11 Digitürk Tip, Digiturk apartman santralleri ve profesyonel multiswitch dağıtım hatları için Türkiye pazarında standart kullanılır.
Şase / Panel F Konnektörler
TV setleri, uydu alıcıları, multiswitch kabinleri ve splitter çıkışlarında F dişi soket oluşturmak için panel/şase tipi konnektörler kullanılır. Yeni eklediğimiz F Dişi Şase Konnektör alüminyum panel ya da çelik kabin üzerine somun ile sabitlenir; iç tarafta ya lehimli ya da klasik vidalı kablo sonlandırma yapılır. Custom RF cihaz, modülatör veya endüstriyel TV alıcı kasası tasarlayanlar için temel parçadır.
F-IEC ve F-PAL Adaptör Konnektörleri
Avrupa standardı eski TV setlerinde IEC (DIN 45325, "PAL") tipi koaksiyel giriş bulunur; uydu alıcı çıkışı F dişi olduğunda IEC TV girişine bağlamak için adaptör gerekir. F Konnektör TV Anten Adaptörü — Uydu/IEC Dönüştürücü bu klasik geçiş için ideal olup, F-IEC ve IEC-F yönlerinde kullanılabilir.
Hat Birleştirici F Konnektörler (Ara Konnektör)
İki ayrı F kablo segmentini birleştirmek, multiswitch çıkışını başka bir hat ile bağlamak ya da panel arkasında F geçişi sağlamak için ara konnektörler kullanılır. F Dişi-Dişi Ara Konnektör iki F erkek konnektörü hat üzerinde birleştirir; F Erkek-Erkek Ara Konnektör ise iki F dişi soketi doğrudan birleştirir (örneğin iki splitter çıkışını veya iki panel girişini).
Vidalı kilit ve panel montaj kombinasyonu için yeni eklenen F Dişi-Dişi Ara Vidalı Panel Tipi Konnektör hem hat birleştirici hem de panel mount görevini tek üründe sunar.
R/A (90° Açılı) F Konnektörler
TV arkasında, raf altında ya da dar alanda kablonun keskin açıda yönlendirilmesi gerektiğinde 90° açılı F konnektörler tercih edilir; kablonun bükülerek yorulması ve kırılması engellenir. F Erkek-Dişi 90° Açılı Konnektör bu sınıfın temsilcisidir.
F T Çoğaltıcı (Splitter) Konnektör
Bir F hattını iki TV'ye dağıtmak için klasik T konnektör basit bir çözümdür: F Dişi-Dişi T Çoğaltıcı Konnektör. Ancak unutulmamalıdır ki T çoğaltıcı sinyali eşit dağıtır ama izolasyon sağlamaz; profesyonel uydu sistemlerinde gerçek splitter (1→2, 1→4 dağıtıcı) kullanmak gerekir. Yakında Bisıfır koleksiyonuna 1→2, 1→4, 1→8 yollu profesyonel F splitter ürünleri ve 100'lü RG6 sıkmalı paketler eklenecektir.
F 75 Ohm Sonlandırma (Terminator)
Multiswitch ya da splitter çıkışlarında kullanılmayan F dişi portları açık bırakırsanız sinyal yansımaları oluşur ve diğer çıkışlarda görüntü bozulması yaşanır. F Konnektör 75 Ohm Sonlandırma Direnci kullanılmayan portları doğru empedansta kapatarak sinyal kaybını ve hayalet görüntü problemlerini önler. Profesyonel kurulumlarda her boş F çıkışına bir terminator monte edilir.
F Konnektör Hangi Kabloyla Kullanılır?
- RG6 (6.9 mm) — uydu, kablo TV, kablonet modem hatlarının standart kablosu. F konnektörlerin %80'i RG6 için tasarlanmıştır.
- RG6-U6 — RG6'nın siyah PVC dış kılıflı, UV dayanımlı dış mekan versiyonu. Çatı / dış mekan uydu hatları için.
- RG11 (10.3 mm) — kalın, uzun mesafe (50+ metre) apartman santral hatları. Sıkmalı veya pimli F gerekir.
- RG59 (6.1 mm) — eski TV anten ve video/CCTV hatları. Daha ince RG6 alternatifi.
- RG58 (5 mm) — RF test ve ölçüm hatları (nadir F konnektör uygulamaları).
Detaylı kablo özellikleri için Koaksiyel Kablo Çeşitleri Rehberi'ne bakabilirsiniz.
F Konnektör Kullanım Alanları
- Uydu çanak antenleri ve LNB çıkışları
- Digiturk, D-Smart, Tivibu kablolu yayın hatları
- Türksat Kablo / Kablonet kablo internet modemleri
- Apartman santral antenleri (multiswitch, dağıtım kabini)
- CCTV / CATV dağıtım hatları
- RF modülatör – demodülatör bağlantıları
- Profesyonel TV stüdyo ve yayıncılık ekipmanları
- Otel / hastane / okul toplu TV dağıtım sistemleri
F Konnektör Seçim Kontrol Listesi
- Kablo tipi: RG6, RG6-U6, RG11, RG59 — kablo dış çapı konnektör yüksüğüne uymalı.
- Montaj yöntemi: Pense varsa crimp (en sağlam), yoksa screw-on; geçici/sahne için Quick.
- Uygulama: İç mekan → standart F; dış mekan → contalı (U6) veya nikel kaplı; profesyonel apartman → pimli RG11.
- Empedans: 75 Ohm (F konnektör standardı; uydu/TV/CATV).
- Geçiş: Eski TV (IEC girişli) → F-IEC adaptör; CCTV (BNC) → F-BNC adaptör.
- Sonlandırma: Boş splitter/multiswitch çıkışları için 75 Ohm terminator.
- Yön: TV arkası dar alan → R/A 90°; düz hat → standart düz konnektör.
F vs BNC vs N: Empedans Farkı
F konnektör 75 Ohm standardındadır (TV/uydu/video); BNC genellikle 50 Ohm (RF/test) ya da 75 Ohm (CCTV/video); N ve TNC her zaman 50 Ohm'dur. Empedans uyumsuzluğu sinyal yansıması ve kalite kaybı yapar:
- F (75 Ω) ↔ BNC 75 Ω (CCTV) → uyumlu, adaptör ile
- F (75 Ω) ↔ BNC 50 Ω (RF) → empedans uyumsuzluğu — sadece kısa hatlarda kabul edilebilir
- F (75 Ω) ↔ N (50 Ω) → uyumsuz; sadece düşük frekansta düşük güçte tolere edilir
BNC'nin 50/75 Ohm versiyonları ve CCTV uygulamaları için BNC Konnektör Çeşitleri ve CCTV Kamera Kablolama rehberlerine bakın.
Sonuç
F konnektör, sade görünüşünün arkasında 10'dan fazla model gizleyen çok yönlü bir konnektör ailesidir. Sıkmalı, screw-on, Quick, pimli, panel, R/A, T çoğaltıcı, terminator ve adaptörler — uygulamanız ne olursa olsun doğru F çeşidini seçmek sinyal kalitesi ve sistem ömrü için belirleyicidir. Bisıfır F konnektör koleksiyonunda 18 farklı modeli tek sayfada bulabilir, RG6 standart kurulumdan RG11 apartman santraline kadar tüm uydu/TV ihtiyacınız için doğru parçayı kolayca seçebilirsiniz. Tüm ürünler için F Konnektör Koleksiyonu sayfamızı ziyaret edebilirsiniz.
