SMA Konnektör Nedir?
SMA (SubMiniature version A) konnektör, 18 GHz'e kadar çalışabilen vidalı bağlantı mekanizmasına sahip küçük boyutlu bir RF konnektör standardıdır. 50 Ohm empedans değeriyle tasarlanan SMA konnektörler; Wi-Fi antenler, GPS cihazları, hücresel iletişim altyapıları, mikrodalga sistemler ve SDR (Software Defined Radio) uygulamalarında yaygın olarak kullanılmaktadır. Kompakt yapısı, güvenilir vidalı kilidi ve geniş frekans aralığı sayesinde SMA, profesyonel RF mühendisliğinin olmazsa olmazı haline gelmiştir. Standart SMA'ya ek olarak ters polariteli RP-SMA (Reverse Polarity SMA) çeşidi de özellikle Wi-Fi yönlendirici ve erişim noktası antenlerinde kullanılır.
SMA Konnektör Çeşitleri

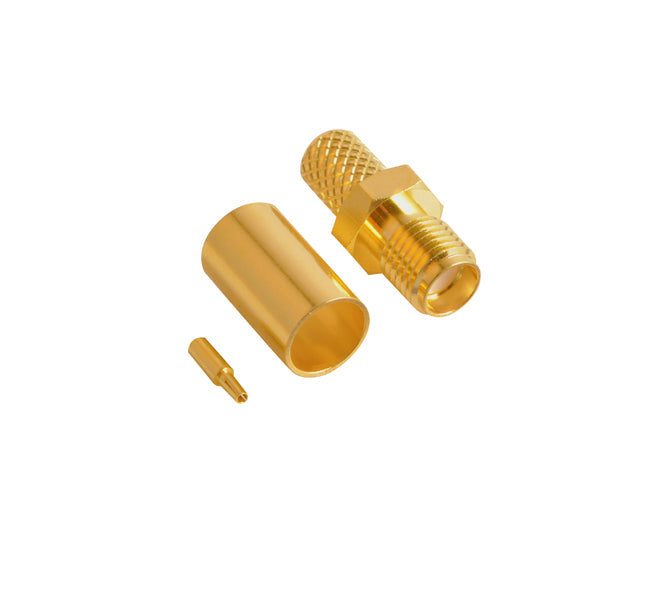

Sıkmalı (Crimp) SMA Konnektörler
LMR240 gibi düşük kayıplı koaksiyel kablolara crimp aletiyle monte edilen bu konnektörler, profesyonel RF kablo tesisatlarının temelini oluşturur. SMA Erkek Sıkmalı Konnektör - LMR240 ve SMA Dişi Sıkmalı Konnektör - LMR240, baz istasyonu beslemelerinden lab ortamı ölçüm sistemlerine kadar geniş bir kullanım yelpazesine hitap eder. RP-SMA versiyonu tercih edilenler için SMA Erkek Sıkmalı RP Konnektör - LMR240 Wi-Fi ekipmanı antenlerinde güvenilir bağlantı sağlar.
PCB Montaj SMA Konnektörler
Doğrudan baskılı devre kartına (PCB) lehimlenerek monte edilen bu konnektörler, kompakt RF modülleri ve geliştirme kartlarında sık kullanılır. SMA Dişi PCB Tip Konnektör (90°), kart yüzeyine dik çıkış gerektiren tasarımlar için uygundur. Kabloyu kart yüzeyine paralel yönlendirmek gerektiğinde ise SMA Dişi PCB Tip Konnektör (180°) tercih edilir.
Panel (Bulkhead/Şase) SMA Konnektörler
Cihaz kasaları ve sabit kurulum panellerine monte edilen şase tipi SMA konnektörler, sistemin dış bağlantı noktasını oluşturur. SMA Dişi Konnektör - 50 Ohm Panel Tipi Bulkhead RF Konnektör, test ve ölçüm cihazları ile RF ekipman kasalarında 50 Ohm empedans uyumuyla güvenilir sinyal girişi sağlar.
Adaptör / Dönüştürücü SMA Konnektörler
Farklı RF standartlarını SMA sistemlere entegre etmek için geniş bir adaptör yelpazesi sunulmaktadır. SMA Dişi - BNC Erkek Konnektör, BNC ekipmanları SMA portlu cihazlara bağlamak için idealdir. N-Type sistemlerle entegrasyon için SMA Erkek - N Erkek Konnektör kullanılırken; N Erkek - SMA Dişi Konnektör ters yönde geçiş sağlar. UHF sistemlerinden SMA'ya geçiş için ise SMA Erkek - UHF Dişi Konnektör kullanışlı bir çözüm sunar.
SMA Konnektör Seçerken Dikkat Edilmesi Gerekenler
- Standart vs RP-SMA: Wi-Fi ekipmanlarında genellikle RP-SMA kullanılır; iç pinleri farklıdır, karıştırmayın.
- Kablo uyumu: Sıkmalı konnektörlerde LMR240 gibi kablonun iç çapına uygun model seçilmelidir.
- Montaj tipi: PCB için lehim tipi, kablo için crimp tipi, panel için bulkhead tipi tercih edin.
- Empedans: SMA konnektörler standart olarak 50 Ohm'dur; sistem empedansıyla uyumunu kontrol edin.
