Elektrik panosunda gevşek bir bağlantı, otomasyon dolabında titreşimle açılan bir klemens, sürekli attığın bir sigorta… Bu küçük dertlerin arkasında genelde aynı sebep vardır: çok telli kabloyu doğru sonlandırmamak. İşte tam bu yüzden yüksük (ferrule) kullanılır. Bu rehberde yüksükleri doğru krimplemenin püf noktalarını ve HSC8 6-6A altı köşe (hexagonal) yüksük sıkma pensesi ile adım adım uygulamayı anlatıyoruz.
Yüksük Nedir? Ne İşe Yarar?
Yüksük (kablo ucu / ferrule / kord uç), çok telli iletkenin ucuna geçirilen ince bakır bir kılıftır. Plastik yakalı (izoleli) veya çıplak olarak gelir. Krimplendiğinde çok telli bakırı tek, kompakt ve sağlam bir iletken haline getirir. Bu sayede:
- Klemens altındaki teller fırçalanmaz, tek tel kopmaz.
- Vida altında homojen basınç oluşur — bağlantı gevşemez.
- Titreşimli ortamlarda (makine, otomasyon) ark ve ısınma riski düşer.
- Renk kodlu yakalı yüksüklerle kesit hızlıca tanınır (örn. kırmızı = 1 mm², siyah = 1.5 mm²).
Hex (Altı Köşe) mi Kare (4 Köşe) mi?
Yüksük pensesi seçerken en temel karar sıkıştırma geometrisidir. Aralarındaki fark küçük değildir:
| Özellik | Hex (Altı Köşe) | Kare (4 Köşe) |
|---|---|---|
| Basınç dağılımı | Homojen, yüksek temas yüzeyi | Bir miktar düzensiz, keskin kenar |
| Klemens uyumu | Yuvarlağa yakın profil — rahat girer | Köşeli — dar klemenslerde zorlanır |
| Standart | DIN 46228-4, VDE uyumlu | Genelde yurt dışı eski standart |
| Önerilen kullanım | Pano, otomasyon, enerji | Çok sıkı olmayan hobiyle kullanım |
HSC8 6-6A hex sıkıştırma yapar; bu nedenle pano ve otomasyon işlerinde tercih edilir.

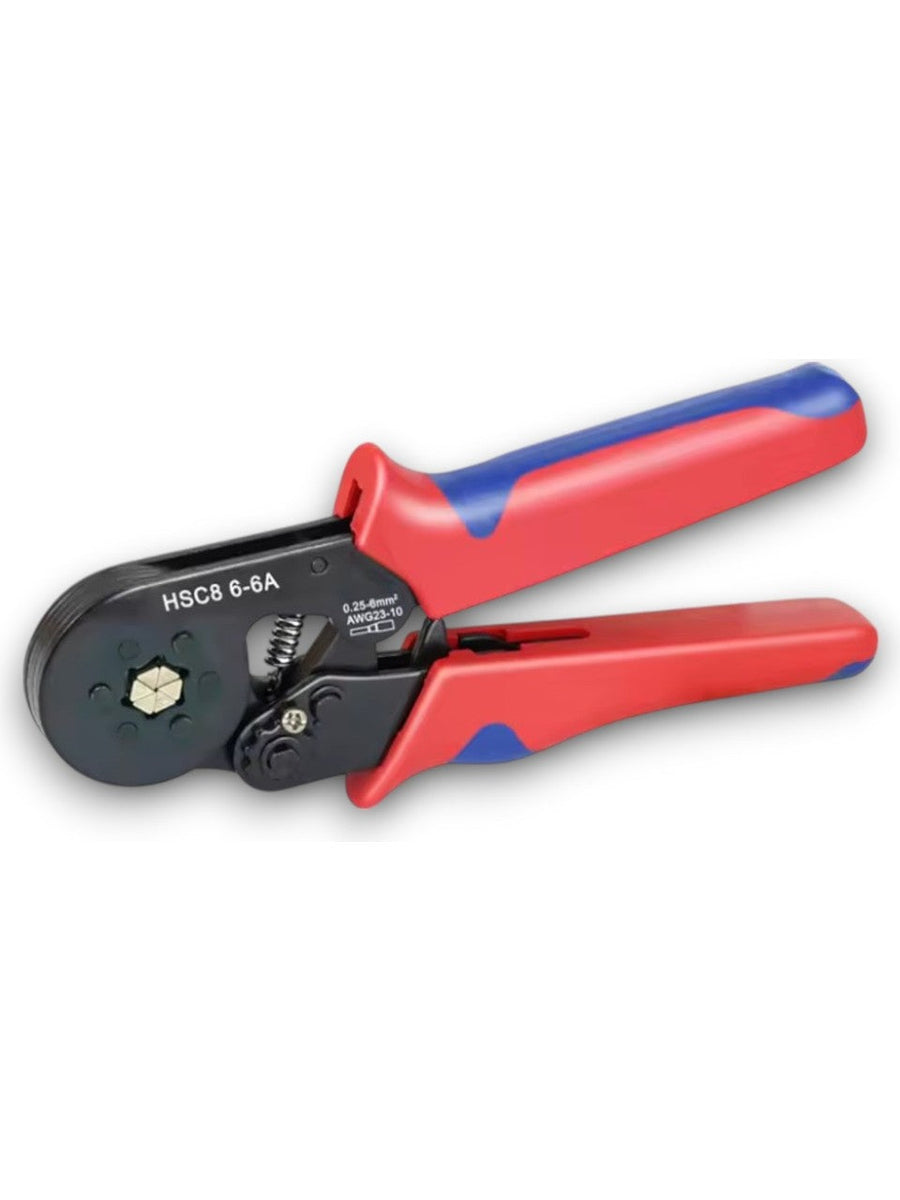

HSC8 6-6A Nedir?
BeeSpeed HSC8 6-6A yüksük sıkma pensesi, 0.25 – 6 mm² (AWG 23-10) aralığındaki tüm tel kesitleri için kendinden ayarlı ve cırcırlı mekanizmaya sahip bir hex krimp aletidir. Önemli özellikleri:
- Self-adjusting: Elle kesit seçimine gerek yok — pense kesite göre kuvveti otomatik ayarlar.
- Ratchet (cırcır): Sıkıştırma tamamlanmadan çene açılmaz — her krimp tutarlı ve standart.
- Altı köşe çeneler: Çok telli bakır uç mükemmel dolar.
- Ergonomik kulp: 100-200 adet/gün krimplemede bile eli yormaz.
Gerekli Malzemeler
| Malzeme | Açıklama |
|---|---|
| HSC8 6-6A yüksük pensesi | 0.25-6 mm² hex krimp |
| İzoleli yüksük seti | Kesite uygun renkli yakalı kord uç |
| Kablo soyucu | 8-10 mm uzunluğunda hasarsız soyum |
| Yan keski | Taşan telleri kesmek için (gerekirse) |
Adım Adım: HSC8 ile Yüksük Sıkma
- Kablonun ucunu 8-10 mm soyun. Yüksük uzunluğuna eşit, plastik yakalı ise yaka dahil.
- Bakır telleri hafifçe burun. Dağılmamalı; burarken yüksüğün içine kolay girmeli.
- Kesite uygun yüksüğü seçin. Renk kodu yardımcı olur: 0.5 mm² turuncu, 0.75 mm² beyaz, 1.0 mm² kırmızı, 1.5 mm² siyah, 2.5 mm² mavi, 4 mm² gri, 6 mm² sarı.
- Yüksüğü tellere geçirin. Plastik yaka kablo ceketine dayanana kadar.
- HSC8'in çenesine yerleştirin ve sapları sonuna kadar sıkın. Cırcır otomatik kilitlenir, tam krimplemede açılır.
- Çıkarıp kontrol edin. Altı köşe iz net olmalı, uç düzgün kapanmalı, tel dışarı taşmamalı.
Cırcır Kilidi ve Kullanım İpuçları
Hatalı bir krimp başlattığınızda pense kilitlendiği için sap yarı yolda durur. Panik yapmayın — pensenin kolu yanındaki küçük mandal cırcırı manuel olarak açar. Ayrıca:
- Penseyi kabloya dik tutun, açılı krimp yüksüğü eğer bırakır.
- Uzun süreli kullanımda çeneleri ince makine yağıyla yağlayın.
- Kesit büyüdükçe daha büyük yuva gerekebilir — 6 mm²'nin üstü için HSC8 6-16 veya muadili gerekir.
Sık Yapılan 4 Hata
- Çok uzun soyma: Yüksük çıplak telin bir kısmını dışarıda bırakır — kısa devre riski.
- Yanlış kesit yüksüğü: Gevşek oturur, titreşimde çıkar.
- Penseyi yarım sıkmak: Cırcırsız model kullanıyorsanız, sonuna kadar bastırın.
- Aynı yüksüğü tekrar krimplemek: Deforme olmuş yüksük gevşek kontak yapar — yenisini kullanın.
Sık Sorulan Sorular
HSC8 6-6A hangi kesitleri destekler?
0.25 mm² ile 6 mm² arası (AWG 23-10). Üstü için farklı model gerekir.
Çıplak (yalıtımsız) yüksük ile kullanılır mı?
Evet, altı köşe çene plastik yakalı ve çıplak tüm standart yüksüklerde çalışır.
Çift tel tek yüksüğe girer mi?
Toplam kesit 6 mm²'yi geçmediği sürece evet — zaten bu işe özel "ikiz yüksük" seçenekleri satılır.
