Zil Teli ve Camper Teli Nedir? 2x0.50 mm ve 2x0.60 mm Farkı, Kesit Seçimi ve Tesisat Rehberi

Sahada en çok tartışılan konulardan biri şudur: "Zil teli mi çekelim, camper teli mi?" Elektrikçi zil telini, telekomcu camper telini savunur; müteahhit ise ikisinin de makarasına bakıp "aynı şey değil mi bunlar" der. Aynı şey değildir. İkisi de iki damarlı, PVC izoleli, ince bakır sinyal teldir ama iletken çapları farklıdır ve bu tek fark, 40 metrelik bir apartman kolonunda zilin gür çalmasıyla "cılız tıkırdamasını" belirler.

Bu rehberde zil telinin ve camper telinin ne olduğunu, 2x0.50 mm ile 2x0.60 mm arasındaki farkın rakamsal karşılığını, mesafeye göre hangisinin seçileceğini, flat (yassı) telefon kablolarının nerede devreye girdiğini ve tesisatı adım adım nasıl çekeceğinizi anlatıyoruz. Amacımız ürün satmak değil; bir kere sıva altına giren telin 15 yıl boyunca sorun çıkarmamasını sağlamak.

Zil Teli Nedir?

Zil teli, düşük gerilimli sinyal ve besleme hatlarında kullanılan, genellikle 2 damarlı, tek telli (masif) bakır iletkenli, PVC izoleli ince bir kablodur. Piyasadaki en yaygın ölçüsü 2x0.50 mm'dir ve buradaki 0,50 rakamı kesit değil, iletken çapıdır. Damarlar yan yana yapışık (siyam/flat) biçimde üretilir, bu sayede boru içine kolay çekilir ve kroşe ile yüzeye rahat sabitlenir.

Adı "zil teli" olsa da kullanım alanı kapı zilinden ibaret değildir: interkom besleme hatları, kapı otomatiği sinyal kabloları, manyetik kontak ve alarm sensör hatları, düşük akımlı 12 V DC LED besleme, otel oda çağrı sistemleri hep bu telle çekilir. Ortak noktaları düşük akım ve düşük gerilimdir. 2x0.50 mm zil teli 500 metrelik makara formatı, bir apartman tesisatının tamamını tek makarada bitirecek ölçüdedir; ek noktası ne kadar az olursa arıza ihtimali de o kadar azalır.

Camper Teli Nedir? "K Teli" Adı Nereden Geliyor?

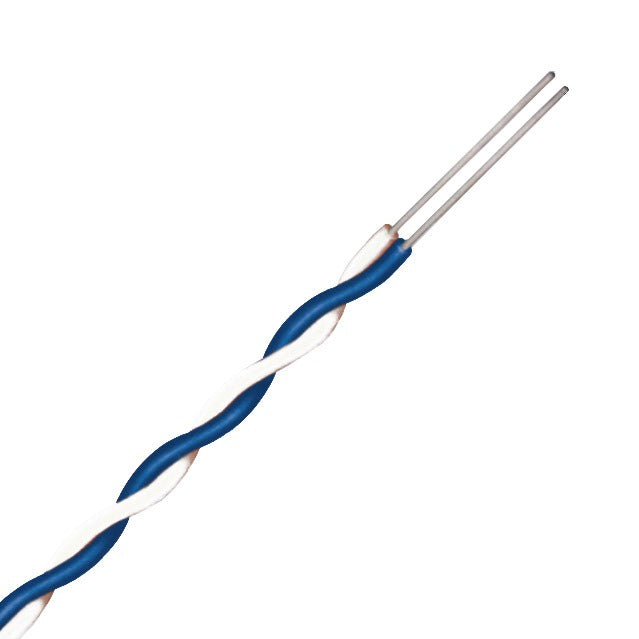

Camper teli, telekom tesisatında bina içi telefon dağıtımı için kullanılan, yine iki damarlı ama 2x0.60 mm çapında masif bakır iletkenli sinyal telidir. Sahada sıkça "K teli" olarak anılır; bu adlandırma eski Türk Telekom malzeme kodlamasından gelen bir alışkanlıktır ve teknik bir sınıf belirtmez. Zil telinden görünüş olarak neredeyse ayırt edilemez, farkı mikrometreyle ya da elde deneyimle anlaşılır: camper teli gözle biraz daha kalın, elde belirgin biçimde daha diri durur.

Camper teli klasik olarak bina girişindeki dağıtım kutusundan ya da LSA Krone kesmeli modül regletten daire içindeki telefon prizine kadar olan bölümü besler. Bugün ses hattı yerini büyük ölçüde VDSL/fiber'e bıraktı ama camper teli hâlâ üretiliyor ve satılıyor; çünkü bina içi düşük akım tesisatında 0,60 mm bakır, 0,50 mm'ye göre daha güvenli bir tercih. Dış hat tarafındaki çok damarlı yapıyı merak ediyorsanız yeraltı telefon kablosu çeşitleri rehberimiz bu yazının bir üst katmanını anlatıyor.

Zil Teli mi Camper Teli mi? Karşılaştırma Tablosu

Tabloyu tek cümleye indirgersek: camper teli, zil telinin yaklaşık %44 daha fazla bakır taşıyan büyük kardeşidir. Fiyat farkı metre başına küçüktür, ama uzun hatta getirdiği kazanç büyüktür. Ürünlerin tamamını zil ve camper teli koleksiyonunda yan yana karşılaştırabilirsiniz.

Rakamlarla Mesafe: Gerilim Düşümü Neden Önemli?

Kapı zili devresi tipik olarak 8–12 V AC bir zil trafosuyla beslenir ve zil bobini çalışma anında 0,3–0,5 A civarı akım çeker. Bu akım, telin gidiş-dönüş direnci üzerinden bir gerilim düşümü yaratır. Zil çalmıyor değil de "cılız çalıyor", "bazen çalıyor" şikâyetlerinin ezici çoğunluğu arızalı zil değil, yetersiz kesittir.

Hesap basittir. Bakırın özdirenci 0,0172 Ω·mm²/m'dir. Gidiş ve dönüş iletkenini birlikte saydığımızda metre başına direnç, 0,50 mm tel için 0,175 Ω, 0,60 mm tel için 0,122 Ω çıkar. Aşağıdaki tablo 0,5 A yük altında mesafeye göre kaybedilen gerilimi gösteriyor:

Üç pratik sonuç çıkar:

• Akım yarıya inerse düşüm de yarıya iner. Elektronik interkom ve alarm kontağı gibi miliamper seviyesindeki sinyal hatlarında bu tablo hiç sorun oluşturmaz; mesafe sınırı gevşer.
• Klasik elektromekanik zil bobinlerinde 25 metre bir eşiktir. Kolon boyu 25 metreyi geçiyorsa camper teline geçmek en ucuz çözümdür.
• 50 metreyi aşan ve gerçek akım çeken hatlarda tel kalınlaştırmak yerine trafoyu yüke yaklaştırmak genellikle daha doğrudur.

Flat (Yassı) Kablolar Ne Zaman Devreye Girer?

Zil ve camper teli iki damarlıdır; işiniz iki damarla bitmiyorsa flat kablolara geçersiniz. Yassı telefon/sinyal kabloları aynı mantıkla üretilir, tek farkı damar sayısıdır:

• 2 telli flat kablo: Tek hat zil veya telefon; kısa mesafe iç tesisat, priz-cihaz arası.
• 4 telli flat kablo: İnterkom sistemlerinin klasiği. İki hat taşır ya da tek hat + besleme çifti olarak kullanılır.
• 6 telli flat kablo: RJ12 / 6P6C uçlu santral telefonları, çok fonksiyonlu iç sistemler.
• 8 telli flat kablo: Küçük santral dağıtımı; dört ayrı hattı tek güzergâhta taşır.

Flat kablolarda damarlar yan yana ve burgusuzdur. Bu ayrım kritiktir: burgusuz kablo, yanında giden 220 V hattan girişim (parazit) kapmaya çok daha açıktır. Bu nedenle flat kabloyu enerji kablosuyla aynı boruya sokmayın; veri hızı gerektiren işlerde ise flat kablo yerine burgulu çift yapıya, yani Ethernet kablosuna geçmelisiniz. Tüm seçenekleri telefon kablosu koleksiyonunda görebilirsiniz.

Adım Adım: Zil / İnterkom Tesisatı Nasıl Çekilir?

1. Güzergâhı ve metrajı çıkarın. Trafo veya besleme noktasından zil butonuna, oradan zil gövdesine olan mesafeyi ölçün. Kıvrımlar ve buat payı için ölçtüğünüz değere %15 ekleyin. Toplam 25 metrenin altındaysa zil teli, üstündeyse camper teli seçin.
2. Enerjiyi kesin. Zil trafosu 220 V şebekeye bağlıdır. Sigortayı indirin ve kontrol kalemiyle doğrulayın; düşük gerilim tarafında çalışıyor olmanız giriş tarafının ölü olduğu anlamına gelmez.
3. Boruyu hazırlayın. Mümkünse sinyal telini enerji kablosundan ayrı boruya alın. Zorunlu olarak aynı kanaldan gidiyorsanız aralarında en az 10–15 cm mesafe bırakın ve kesişmeleri 90 derece yapın.
4. Teli çekin. Makarayı sabit bir mile takıp döndürerek açın; yerde yuvarlayarak açmak tele burulma bindirir. Uzun ve dolambaçlı boruda fiber kılavuz çubuğu ile önce kılavuzu geçirip teli ona bağlayın. Çekerken telden değil, bağladığınız kılavuzdan kuvvet uygulayın.
5. Uçları soyun. Masif 0,50–0,60 mm bakır çentiğe çok duyarlıdır; bıçak yerine ayarlı bir soyucu kullanın. Yaklaşık 8–10 mm bakır açığa çıkarmak yeterlidir. Doğru alet seçimi için kablo soyucu rehberimize bakabilirsiniz.
6. Polariteyi ayırt edin. Zil teli genelde tek renktir; hangi damarın hangi uca gittiğini kaybetmemek için bir uca renkli makaron ya da etiket koyun. AC zilde polarite önemsizdir ama DC besleme ve elektronik interkomda hayatidir.
7. Bağlantıları yapın. Klemens veya reglet vidasına takarken bakırı klemensin tam içine sokun; izolasyonu sıkıştırmayın. Çok telli montajda yüksük sıkma pensesiyle uç yüksüğü kullanmak, gevşemeyi ve tel dağılmasını tamamen ortadan kaldırır.
8. Ekleri düzgün yapın. Tel burup bant sarmak kısa vadeli bir çözümdür; nem gördüğü an oksitlenir. Kalıcı ek için YAK-1 jel dolgulu ek konnektörü kullanın: iki teli boncuğa sokup pense ile bastırmanız yeterlidir, jel bakırı nemden yalıtır.
9. Test edin. Enerji vermeden önce iki damar arasında ölçüm alın. Uçlar açıkken sonsuz direnç, karşı uç köprülendiğinde tablodaki değere yakın bir direnç görmelisiniz. 50 metrede 0,60 mm tel için beklenen değer yaklaşık 6 Ω'dur.
10. Kapatın ve etiketleyin. Buat içinde ek yaptıysanız üzerine hangi daireye gittiğini yazın. Beş yıl sonra o buatı açacak kişi bu etikete teşekkür edecektir.

Ek, Sonlandırma ve Koruma Malzemeleri

Sinyal tesisatında telin kendisi arıza yapmaz; arıza neredeyse her zaman ek ve sonlandırma noktalarında başlar. Standart seti şöyle kurun:

• Jel dolgulu ek konnektörü: Bina içi ve nemli ortam ekleri için birinci tercih. Yoğun tesisatta YAK-2 modeli daha kalın telleri de kabul eder; tüm seçenekler YAK konnektör koleksiyonunda.
• Kesmeli modül reglet: Bir noktada 5'ten fazla hat toplanıyorsa vidalı klemens yerine LSA regletle çalışın. Mantığını LSA Krone klemens rehberinde ayrıntılı anlattık.
• Punch-down (irtibatlama) aleti: Reglete tel basmak için telefon reglet irtibatlama aleti şart. Tornavidayla bastırılan tel, bir yıl içinde temassızlık yapar.
• Isı ile daralan makaron: Açıkta kalan ek ve renk kodlaması için. Doğru çap seçimini makaron rehberimizde bulabilirsiniz.
• Aşırı gerilim koruma: Dışarıdan bina içine giren uzun hatlarda yıldırım endüksiyonu gerçek bir risktir; koruma magazini (parafudr) yazımız bu konuyu ele alıyor.

Satın Alırken Dikkat Edilecek 6 Nokta

• CCA değil, tam bakır isteyin. Bakır kaplı alüminyum (CCA) tel ucuzdur ama direnci yaklaşık %60 daha yüksektir, lehim tutmaz ve tekrarlı bükümde kırılır. Sinyal hattında yapılabilecek en pahalı tasarruftur.
• Çapı doğrulayın. "0,50" yazan bazı ürünler gerçekte 0,40–0,45 mm çıkar. Mikrometreniz varsa makaranın ucundan ölçün; yoksa metre başına ağırlık bilgisini kontrol edin.
• Metraj gerçekten 500 mü? Makara etiketiyle gerçek metraj arasındaki fark, sektörün klasik sorunudur. Bilinen tedarikçiden alın.
• İzolasyon kalitesi. PVC sert ve kırılgansa soğukta çatlar. Bir parçayı 180 derece katlayın; izolasyon beyazlaşıp çatlıyorsa kullanmayın.
• Dış mekân için uygun değildir. Ne zil teli ne camper teli UV dayanımlıdır. Dış cephede kanal içine alın veya dış ortam kablosu kullanın.
• Damar ayrılabilirliği. Kaliteli üründe iki damar elde temiz ayrılır, izolasyon yırtılmaz. Bu, montaj süresini doğrudan kısaltır.

Sık Sorulan Sorular

Zil teli ile camper teli aynı şey mi?
Hayır. İkisi de iki damarlı masif bakır sinyal telidir ancak zil teli tipik olarak 0,50 mm, camper teli 0,60 mm iletken çapındadır. Camper teli yaklaşık %44 daha fazla bakır taşır, direnci daha düşüktür ve uzun hatlarda daha güvenlidir.

Zil teli kaç metreye kadar çekilir?
Klasik 8–12 V elektromekanik zilde 0,50 mm tel için pratik sınır yaklaşık 25 metredir. 25–50 metre arasında 0,60 mm camper teline geçin. 50 metrenin üzerinde kesit büyütmek yerine trafoyu yüke yaklaştırmak daha doğru bir çözümdür.

Camper teli telefon dışında kullanılır mı?
Evet. Alarm hatları, manyetik kontaklar, interkom besleme, kapı otomatiği sinyali ve düşük akımlı 12 V devrelerde rahatlıkla kullanılır. Düşük gerilim ve düşük akım şartı sağlandığı sürece uygundur.

Zil telini elektrik kablosuyla aynı borudan geçirebilir miyim?
Önerilmez. Zil ve camper teli burgusuzdur, 220 V hattan kolayca girişim kapar; ayrıca izolasyon sınıfı enerji kablosuyla aynı boruyu paylaşmaya uygun değildir. Ayrı boru kullanın, zorunlu geçişlerde 90 derece kesişin.

2x0.50 mm ifadesindeki 0,50 kesit mi çap mı?
Çaptır. 0,50 mm çapın kesit karşılığı yaklaşık 0,196 mm², 0,60 mm çapın karşılığı ise yaklaşık 0,283 mm²'dir. Bu ayrımı bilmezseniz kabloyu 0,50 mm² sanıp iki buçuk kat fazla akım taşıyacağını varsayarsınız.

Özet

Kısa mesafe, düşük akım ve klasik kapı zili işleri için 2x0.50 mm zil teli yeterlidir. Kolon boyu uzuyorsa, hat bina girişinden daire içine kadar gidiyorsa ya da hattın ileride telefon/interkom olarak da kullanılma ihtimali varsa 2x0.60 mm camper teli tercih edin; aradaki fiyat farkı, tek bir arıza servisinin maliyetinin çok altındadır. Çok hatlı dağıtımda flat kablolara, veri gerektiren işlerde ise burgulu Ethernet kablosuna geçin.

Tesisat malzemelerinin tamamına telekom malzemesi koleksiyonundan ulaşabilir, farklı kablo tiplerini kablo çeşitleri koleksiyonunda karşılaştırabilirsiniz. Projenizde hangi telin uygun olduğundan emin değilseniz metraj ve yük bilgisiyle bize yazın; hesabı birlikte çıkaralım.
