Ofis tavanında onlarca kablo duruyor ve hangisinin hangi prize gittiğini bilmiyorsunuz. Duvar içinde sinyal veren bir kablo var ama nerede olduğunu bulamıyorsunuz. Yüzlerce port arasından belirli bir kabloyu takip etmeniz gerekiyor. Bu senaryoların hepsinde profesyonellerin hayat kurtaran aracı LOLO Bili Bili 220V kablo izleme cihazıdır. Bu rehberde LOLO kablo bulucunun ne olduğunu, nasıl çalıştığını, 220V korumanın neden kritik olduğunu ve nasıl doğru kullanılacağını adım adım anlatıyoruz.

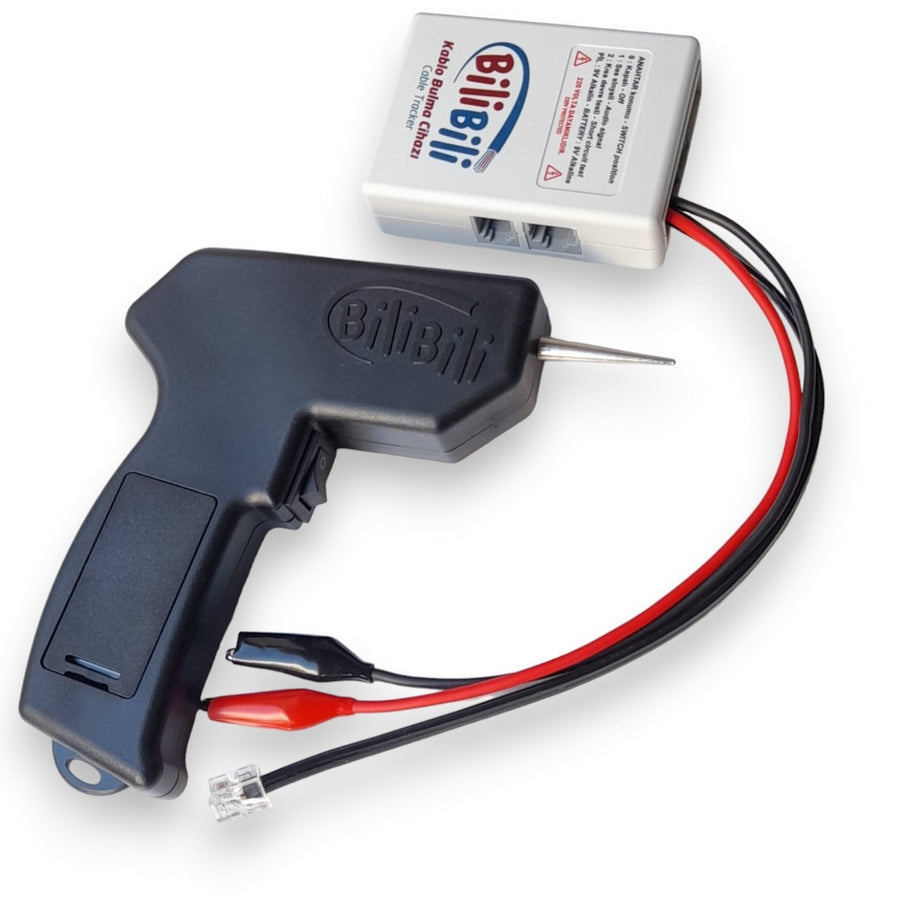

LOLO Bili Bili Kablo İzleme Cihazı Nedir?
LOLO Bili Bili (diğer adlarıyla kablo bulucu, cable tracker veya tone generator/probe) belirli bir kablonun diğer kablolar arasında hangisi olduğunu, hangi güzergâhı izlediğini ve nerede sonlandığını tespit etmek için kullanılan profesyonel bir tanı aletidir. Ses ve ışıklı geri bildirim sağlayan modeliyle özellikle ağ teknisyenleri, elektrikçiler ve telekom montajcıları tarafından vazgeçilmez bir araç olarak kabul edilir.
"LOLO" ismi üreticinin marka adından, "Bili Bili" ise cihazın buldu haberi verirken çıkardığı karakteristik "bip bip" sesinden gelir. 220V etiketi ise cihazın kazara enerjili kabloya (220V AC elektrik hattına) temas etmesi durumunda korumalı olduğunu belirtir.
Temel Özellikleri
- İki parçalı sistem: Verici (tone generator) + Alıcı (probe)
- Sesli ve ışıklı uyarı: Doğru kablo bulunduğunda buzzer ve LED
- 220V koruma: Enerjili hatta temas halinde yanmaz
- Çoklu kablo uyumu: RJ45, RJ11, BNC, zil teli, güç kablosu
- Kablo kopukluğu tespiti: Hat bütünlüğünü kontrol etme
- Kompakt tasarım: Bel çantasına sığan boyutlar
- Pil ile çalışma: 9V pil, saha kullanımına uygun
LOLO Nasıl Çalışır? Çalışma Prensibi
LOLO kablo bulucu, basit ama etkili bir elektromanyetik prensibe dayanır: verici cihaz kablonun bir ucuna bir ses frekansı sinyali gönderir, alıcı cihaz ise bu sinyali kablonun etrafındaki elektromanyetik alandan tespit eder. Prensip, bir radyo vericisi ve alıcısının çalışması gibidir, ancak çok küçük mesafelerde ve çok düşük güçte.
Verici (Transmitter) Tarafı
Verici cihaz, kablonun bilinen bir ucuna bağlanır. Genelde krokodil kıskaçlı timsah pensleri veya RJ45/RJ11 girişleri üzerinden. Cihaz açıldığında, kabloya belirli bir frekansta (genelde 1 kHz civarında) modüle edilmiş bir ses sinyali gönderir. Bu sinyal kablo boyunca ilerler ve kablonun çevresinde zayıf bir elektromanyetik alan oluşturur.
Alıcı (Probe/Receiver) Tarafı
Alıcı cihaz (genelde kalem şeklinde) kabloya dokundurulduğunda veya yakınına getirildiğinde, kablonun yaydığı elektromanyetik alanı algılar ve yükseltir. Sinyal güçlü ise cihaz yüksek sesle "bip bip" çalar ve LED yanar. Bu şekilde onlarca kablo arasında hedef kablo tek tek kontrol edilerek bulunur.
Kablo İçinde Sinyal İletimi
LOLO cihazı hem ekranlanmış (STP, koaksiyel) hem de ekranlanmamış (UTP) kablolarla çalışır. Ancak ekranlanmamış kablolarda sinyal daha iyi yayılır, bu yüzden Cat5e/Cat6 UTP kablolarında en iyi performans alınır.
Neden 220V Koruma Kritik?
Kablo bulma işlemlerinde teknisyenlerin en büyük tehlikelerinden biri, kazara enerjili bir elektrik kablosuna cihazı bağlamaktır. Standart (korumasız) kablo bulucular 220V AC sinyalle karşılaştığında anında yanar, bazen kullanıcıya da elektrik çarpması riski oluşturur.
220V korumalı LOLO modelleri, giriş devrelerinde hat korumalı sigortalar ve aşırı gerilim absorberleri (TVS dioda) bulundurur. Bu sayede:
- Kazara 220V hatta bağlanınca cihaz yanmaz
- Kullanıcı elektrik çarpması riskinden korunur
- Korunan cihazı sigortayı değiştirerek tekrar kullanabilirsiniz
- Saha teknisyenleri için güvenli standart
Mağazamızda bulunan 220V korumalı modeller: MP-01 LOLO 220V Korumalı ve LOLO BiliBili 220VAC Korumalı profesyonel kullanım için tasarlanmıştır.
Kullanım Alanları
1. Yapı ve Tesisat Denetimi
Duvar içinde kaybolmuş kabloları bulmak, eski kabloları güzergâhını izlemek, yeni kurulumda mevcut tesisatı haritalamak.
2. Ağ Altyapısı Yönetimi
Patch panelden hangi kablonun hangi duvar prizine gittiğini belirlemek. Özellikle etiketlenmemiş veya yanlış etiketlenmiş 24/48 portlu patch panellerde süre kazandırır.
3. Arıza Tespiti
Çalışmayan bir hatta kopukluk veya kısa devre var mı tespit etmek. Sinyal sadece belirli bir noktaya kadar gidiyor ise kopukluk orada demektir.
4. Telekom Santral Çalışmaları
Telefon hatlarında hangi abonenin hangi hatta bağlı olduğunu tespit etmek. PSTN ve analog santral yönetimi için klasik kullanım.
5. CCTV Kurulumları
BNC kamera hatlarının izlenmesi, hangi kameranın hangi DVR kanalına bağlı olduğunu bulmak. Büyük güvenlik sistemlerinde kaçınılmaz.
6. Eski Bina Yenileme
Dekorasyon veya yenileme sırasında duvar içindeki elektrik, ağ ve telefon kablolarının nerede olduğunu bulmak — duvarı deşmeden hat takibi.
Adım Adım Kullanım Rehberi
1. Vericiyi Hedef Kabloya Bağlayın
Vericinin timsah pensesini kablonun bilinen ucuna bağlayın. Kırmızı kıskaç sinyal hattına, siyah kıskaç toprağa bağlanır. Ağ kablosu için RJ45 girişi de kullanabilirsiniz.
2. Vericiyi Açın ve Modu Seçin
LOLO modellerinde genelde 2-3 ton modu vardır (kesintili bip, sürekli ton, değişken frekans). En güçlü sinyal için "sürekli ton" modunu başlangıçta tercih edin.
3. Alıcıyı Hazırlayın
Alıcı kalemi açın. Genelde hassasiyet ayar düğmesi vardır — ortada başlayın, kabloya yaklaştıkça azaltın (yoksa çok hassas çıkış verir ve yanlış alarm yapar).
4. Kabloları Tarayın
Alıcıyı şüpheli kabloların yakınına getirin, ucunu dokundurun. Doğru kablo bulunduğunda "bip bip" sesi belirgin şekilde yükselir. Diğer kablolarda sadece zayıf bir parazit duyarsınız.
5. Doğrulama
Şüpheli kabloyu bulduğunuzda emin olmak için çevresindeki diğer kabloları da kontrol edin — doğru olan, en güçlü sinyali verendir.
6. Kablo Güzergâhını Takip Edin
Alıcıyı duvar, tavan veya zemin boyunca hareket ettirerek kablonun güzergâhını takip edebilirsiniz. Sinyal zayıflayan veya kaybolan noktalar kablonun kopuk/eksik olduğu yerlerdir.
7. Kopukluk Tespiti
Kablonun bir ucunda vericiyi aktif tutun. Alıcıyla kablonun boyunu takip edin. Sinyal aniden kesildiği yerde kopukluk/hasar vardır.
LOLO vs Diğer Kablo Bulma Yöntemleri
| Yöntem | Çalışma Prensibi | Avantaj | Dezavantaj |
|---|---|---|---|
| LOLO Bili Bili | Elektromanyetik sinyal | Hızlı, duvar içi tespit, korumalı | Enerjisiz kablolar için |
| Multimetre | Süreklilik testi | Ucuz, kopukluk tespiti | Kablo güzergâhı bulamaz |
| Ağ Test Cihazı | RJ45 pin kontrolü | UTP sonlandırma testi | Sadece sabit iki uç arası |
| Manuel Etiketleme | Fiziksel izleme | Bedava | Yavaş, hatalı olabilir |
| TDR | Zaman bazlı yansıma | Uzun mesafe, hassas | Çok pahalı, uzman gerekir |
Çoğu profesyonel uygulama için LOLO ile RJ45/RJ11 test cihazı kombinasyonu en ekonomik ve pratik çözümdür. Mağazamızda RJ45/RJ11 Cat5/6 Kablo Test Cihazı ile sonlandırma testini, LOLO ile de kablo izlemeyi ayrı ayrı yapabilirsiniz.
LOLO ile Test Edilebilen Kablo Tipleri
- Ethernet (Cat5e/Cat6/Cat7): RJ45 konnektörlü ağ kabloları
- Telefon (RJ11): 2 veya 4 telli telefon kabloları
- Koaksiyel (RG6/RG59): TV ve CCTV kabloları — timsah pensesi ile iç iletken
- Zil teli ve alarm kabloları: 2 veya 4 damarlı düşük gerilim
- Hoparlör kabloları: Ses sistemi hatları
- Güç kabloları (enerjisiz): Kesinlikle akımı kapatıp kullanın
- Boru içi kablolar: Duvar veya kanalet içindeki gizli kablolar
Hangi LOLO Modelini Seçmeli?
Mağazamızda üç ana LOLO modeli bulunur. İhtiyacınıza göre hangisini seçeceğinizi belirlemek önemlidir:
| Model | 220V Koruma | Kullanım |
|---|---|---|
| LOLO Standart | ❌ Yok | Ev içi, ağ kablosu, enerjisiz hatlar |
| MP-01 LOLO 220V Korumalı | ✅ Var | Profesyonel elektrikçi ve teknisyenler |
| LOLO BiliBili 220VAC Korumalı | ✅ Var (AC koruma) | Saha teknisyenleri, güvenlik öncelikli |
Ürün linkleri: LOLO Standart, MP-01 LOLO 220V Korumalı ve LOLO BiliBili 220VAC Korumalı.
Önemli tavsiye: Eğer işiniz hiçbir zaman enerjili hatta yaklaşmayacaksa standart model yeterlidir. Ancak en ufak bir risk varsa — ki sahada genelde vardır — 220V korumalı model tercih edilmelidir. 50-100 TL fark, cihazınızın yanmasını ve olası can güvenliği riskini engeller.
Sık Yapılan 7 Hata
- Enerjili kabloya bağlamak: 220V koruması olmayan modeli enerjili hatta bağlamak cihazı yakar. Önce akımı kesin.
- Yanlış kıskaç bağlantısı: Kırmızı ve siyah kıskaçları karıştırmak sinyal gücünü yarıya düşürür. Kırmızı = sinyal, siyah = toprak.
- Hassasiyet ayarını yüksek bırakmak: Alıcının hassasiyetini en yüksek seviyeye getirirseniz yanlış alarmlar artar, hedef kabloyu ayırt edemezsiniz.
- Pili kontrol etmemek: Düşük pil sinyali zayıflatır, hatalı bulma yapar. 9V pilin voltajını ara sıra kontrol edin.
- Ekranlanmış kabloda ton modu hatası: STP ve koaksiyel kablolarda "kesintili bip" modu daha iyi çalışır — sürekli ton ekranın dışına yayılmaz.
- Alıcıyı kablodan uzak tutmak: Alıcı kalemini kablonun tam yanına (1-2 cm mesafe) götürmeniz gerekir. 10 cm uzaktan sinyal zayıf olur.
- Taşıma kılıfı olmadan kullanmak: LOLO cihazları düşmeye hassastır. Taşıma çantası veya kılıf ömrünü uzatır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Besleme | 9V alkalin pil (verici + alıcı ayrı) |
| Çalışma frekansı | ~1 kHz (modüle ton) |
| Algılama mesafesi | 10-50 cm (kablo yakınında) |
| 220V koruma | Korumalı modellerde aşırı gerilim dayanımı |
| Ton modu sayısı | 2-3 (sürekli, kesintili, değişken) |
| Alıcı çıkışı | Dahili hoparlör + LED + bazı modellerde kulaklık jakı |
| Çalışma sıcaklığı | -10°C / +60°C |
| Ağırlık | ~200-400 g (çift halinde) |
İlgili Profesyonel Ürünler
LOLO cihazı ile birlikte sıkça tercih edilen tamamlayıcı ürünler:
- RJ45/RJ11 Kablo Test Cihazı — Sonlandırma ve pin testi
- HT108 Kablo Soyucu — Test öncesi kablo hazırlığı
- EZ Sıkma Pensesi — Onarım sonrası sonlandırma
- El Aletleri Kategorisi — Tüm profesyonel kurulum aletleri
- Network Malzemeleri Kategorisi — Cat6 patch panel, keystone, jak
Sonuç ve Öneriler
LOLO Bili Bili 220V kablo izleme cihazı, ağ teknisyenleri, elektrikçiler ve saha kurulum ekipleri için vazgeçilmez bir tanı aletidir. Doğru kullanıldığında dakikalar içinde yüzlerce kablo arasında hedefi bulur, kopukluk tespit eder ve kurulum süresini ciddi oranda kısaltır.
Kısa özet:
- 220V korumalı model seçin — saha güvenliği için kritik
- Alıcı hassasiyetini orta seviyede tutun — yanlış alarmları azaltır
- Pili her zaman yedekte bulundurun — düşük pil sonuçları bozar
- Test cihazı ile birlikte kullanın — kablo bulma + sonlandırma testi tam çözüm
- Taşıma kılıfı kullanın — cihaz ömrü uzar
